Nel mondo dell’automazione industriale, i motori elettrici operano spesso in ambienti difficili, esposti a polveri, umidità o agenti chimici. In questi contesti, la protezione meccanica ed elettrica dell’apparecchiatura è fondamentale per garantire affidabilità, sicurezza e durata nel tempo. Lo standard IP rating rappresenta la chiave per valutare il livello di protezione di un motore o di un driver, aiutando progettisti e integratori a scegliere il prodotto più idoneo alle condizioni operative specifiche.
INDICE
1. Cos’è l’IP rating
2. Origine e Significato dello Standard di Protezione IP
3. Come leggere il codice IP: struttura e interpretazione
4. Differenza tra IP65, IP67 e IP68
5. Gradi di protezione per solidi e liquidi
6. Applicazioni industriali e ambienti critici
7. IP rating nei motori elettrici industriali
8. Influenza dell’IP sulla progettazione meccanica ed elettronica
9. Test e certificazioni di conformità
10. Scelta del giusto IP rating per ogni applicazione
11. Soluzioni Ever Motion Solutions con grado di protezione IP elevato
12. Evoluzione e importanza dell’IP rating nell’automazione moderna
1. Cos’è l’IP Rating
L’IP rating (Ingress Protection) è uno standard internazionale definito dalla norma IEC 60529, che indica il grado di protezione di un dispositivo elettrico contro la penetrazione di corpi solidi e liquidi. Ogni codice IP è composto da due cifre: la prima si riferisce alla protezione contro i solidi (come polvere o particelle), la seconda contro i liquidi (come acqua o oli industriali).
Questa classificazione consente di confrontare in modo oggettivo i livelli di tenuta di motori, sensori, azionamenti e apparecchiature elettroniche, fornendo un riferimento universale per la progettazione e la scelta dei componenti.
2. Origine e Significato dello Standard di Protezione IP
Lo standard IP è stato introdotto per uniformare i criteri di valutazione dei dispositivi elettrici in ambienti industriali. Prima della sua adozione, le aziende utilizzavano definizioni proprietarie (“dustproof”, “water resistant”) che generavano ambiguità. La norma IEC 60529 ha invece stabilito un sistema numerico chiaro, riconosciuto a livello mondiale.
Oggi, il codice IP è parte integrante della documentazione tecnica dei prodotti industriali, e viene richiesto in quasi tutti i capitolati per macchine e impianti automatizzati.
3. Come Leggere il Codice IP: Struttura e Interpretazione
Il codice IP è composto dalla sigla “IP” seguita da due numeri:
- Prima cifra (solidi): indica la protezione contro l’ingresso di corpi estranei, da 0 (nessuna protezione) a 6 (completamente antipolvere).
- Seconda cifra (liquidi): indica la resistenza all’acqua, da 0 (nessuna protezione) a 9K (resistente a getti ad alta pressione e temperatura da qualsiasi direzione).
Esempio: IP67
- 6 = completamente protetto contro la polvere.
- 7 = resistente all’immersione temporanea in acqua (fino a 1 metro per 30 minuti).
4. Differenza tra IP65, IP67 e IP68
Tra i codici IP più diffusi nell’automazione industriale troviamo:
- IP65: protezione completa contro la polvere e contro getti d’acqua da qualsiasi direzione a bassa pressione. Ideale per ambienti industriali asciutti o leggermente umidi.
- IP67: aggiunge la resistenza all’immersione temporanea. Perfetto per applicazioni esterne o in presenza di lavaggi frequenti.
- IP68: garantisce la massima protezione, anche in immersione prolungata. Usato per motori destinati a impianti outdoor, marini o sotterranei.
La scelta tra questi livelli dipende dall’ambiente operativo, dal grado di manutenzione previsto e dalle esigenze di tenuta meccanica ed elettrica.
5. Gradi di Protezione per Solidi e Liquidi

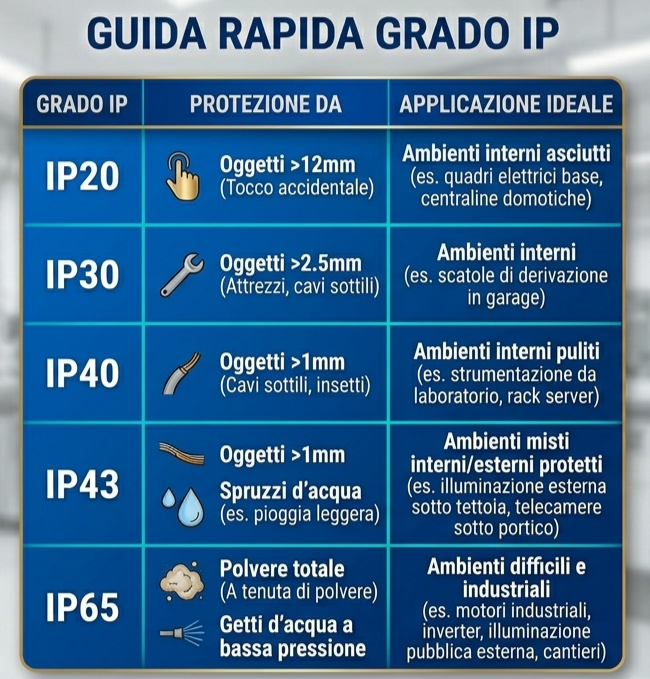

Tabella sintetica dei livelli di protezione:
| Cifra |
Protezione contro solidi |
Cifra |
Protezione contro liquidi |
| 0 | Nessuna protezione | 0 | Nessuna protezione |
| 1 | Corpi >50 mm | 1 | Gocce verticali |
| 2 | Corpi >12,5 mm | 2 | Spruzzi fino a 15° |
| 3 | Corpi >2,5 mm | 3 | Spruzzi fino a 60° |
| 4 | Corpi >1 mm | 4 | Spruzzi da qualsiasi direzione |
| 5 | Protezione dalla polvere | 5 | Getti d’acqua a bassa pressione da qualsiasi direzione |
| 6 | Totalmente antipolvere | 6 | Getti d’acqua ad alta pressione da qualsiasi direzione |
| - | - | 7 | Immersione temporanea |
| - | - | 8 | Immersione prolungata |
| - | - | 9K | Getti ad alta pressione e temperatura |
6. Applicazioni Industriali e Ambienti Critici
Nelle linee di produzione moderne, motori e driver sono esposti a condizioni variabili: polveri sottili, vapori, refrigeranti, acqua, umidità o sostanze corrosive. Un’errata scelta del livello di protezione può causare infiltrazioni e guasti. Ad esempio:
- Automotive e packaging: spesso IP65 o IP67 per resistere a getti e lavaggi.
- Industria alimentare e farmaceutica: IP69K per igienizzazione ad alta pressione.
- Ambienti esterni o marini: IP68 per resistenza all’immersione e alla corrosione.
7. IP Rating nei Motori Elettrici Industriali
Nei motori elettrici, l’IP rating protegge componenti critici come cuscinetti, avvolgimenti e sensori. Una corretta tenuta impedisce l’ingresso di polvere conduttiva o liquidi che potrebbero causare cortocircuiti o corrosione. I motori con protezione IP67 e IP68 vengono sigillati con guarnizioni e resine specifiche, mantenendo comunque un’adeguata dissipazione termica.
Ever Motion Solutions produce motori stepper e brushless con diversi gradi di protezione IP, fino a versioni waterproof, ideali per applicazioni industriali pesanti o ambienti con elevata umidità.
8. Influenza dell’IP sulla Progettazione Meccanica ed Elettronica
Un IP rating elevato richiede accorgimenti specifici nella progettazione:
- Utilizzo di guarnizioni O-ring e sigillanti siliconici
- Materiali anticorrosione per carcassa e albero motore
- Passacavi e connettori schermati con grado IP equivalente
- Ventilazione controllata o completamente sigillata nei motori ad alta potenza
La sfida consiste nel bilanciare protezione, dissipazione termica e costi produttivi. Nei motori a elevata efficienza, la sigillatura non deve compromettere la dissipazione del calore.
9. Test e Certificazioni di Conformità
I motori e i driver vengono testati in camere climatiche e vasche di prova per verificare la conformità agli standard IP. Le prove includono:
- Nebulizzazione o getti d’acqua a pressione controllata
- Immersione parziale o completa in acqua
- Esposizione a polvere di talco o silice per 8 ore
Superare questi test garantisce la resistenza alle condizioni operative reali e la conformità alle normative IEC e CE.
10. Scelta del Giusto IP Rating per Ogni Applicazione
Per selezionare il corretto IP rating, occorre considerare:
- Ambiente operativo (interno, esterno, marino, sanitario)
- Tipologia di motore (aperto, ventilato, chiuso)
- Metodo di pulizia o manutenzione
- Temperatura e presenza di sostanze chimiche
Un approccio conservativo è preferibile: scegliere sempre un livello di protezione leggermente superiore alle condizioni nominali, per garantire una maggiore durata.
11. Soluzioni Ever Motion Solutions con Grado di Protezione IP Elevato
Ever Motion Solutions offre una gamma di motori e azionamenti con diversi livelli di protezione IP, studiati per resistere alle condizioni industriali più impegnative. Tra le soluzioni:
- Motori passo-passo waterproof IP65 e IP67
- Motori brushless AC e DC con grado di protezione IP68
- Driver e azionamenti sigillati con connettori IP67
- Motori certificati UL/ATEX per ambienti con rischio di esplosione
Ogni prodotto è progettato per garantire massima affidabilità, anche in presenza di umidità, polveri o contaminanti.
12. Evoluzione e Importanza dell’IP Rating nell’Automazione Moderna
Con la diffusione dei sistemi intelligenti e della robotica collaborativa, la richiesta di motori compatti, sigillati e sicuri è in costante crescita. L’IP rating non è più solo un requisito di conformità, ma un vero e proprio parametro di qualità costruttiva.
In futuro, i progressi nei materiali e nelle tecniche di sigillatura permetteranno di ottenere motori con livelli di protezione ancora più elevati senza sacrificare efficienza e prestazioni.
