Il dimensionamento accurato di un motore elettrico è una delle fasi più critiche nella progettazione di un macchinario industriale. Sottostimare la potenza o la coppia può compromettere l’intera linea produttiva, mentre sovradimensionare comporta sprechi energetici e costi maggiori. La corretta scelta del motore – passo-passo, brushless o DC – dipende da vari parametri meccanici, elettrici e funzionali che determinano l’efficienza e l’affidabilità del sistema di automazione.
INDICE
1. Importanza del corretto dimensionamento del motore
2. Parametri fondamentali per il calcolo del dimensionamento
3. Analisi della coppia e del carico applicativo
4. Scelta della tipologia di motore: passo-passo, brushless o DC
5. Influenza della velocità e dell’accelerazione
6. Valutazione della potenza e del rendimento
7. Effetti del torque ripple e della risposta dinamica
8. Dimensionamento termico e dissipazione del calore
9. Driver e controllo del motore: un aspetto da non trascurare
10. Esempio pratico di dimensionamento
11. Soluzioni Ever Motion Solutions per il motion control
12. Verso un dimensionamento sempre più intelligente e automatizzato
1. Importanza del corretto dimensionamento del motore
Il dimensionamento del motore elettrico non è solo una questione di potenza nominale, ma di equilibrio tra efficienza, durata e prestazioni. Un motore sottodimensionato può surriscaldarsi, generare vibrazioni e ridurre la vita utile del sistema meccanico; al contrario, un motore sovradimensionato comporta un consumo energetico superiore e una gestione termica più complessa. In applicazioni industriali dove la precisione e la ripetibilità sono fondamentali, il corretto bilanciamento tra coppia, inerzia e controllo elettronico è determinante.
2. Parametri fondamentali per il calcolo del dimensionamento
Il dimensionamento parte dalla definizione dei parametri meccanici principali:
- Coppia richiesta (Nm): determinata dal carico e dal profilo di movimento.
- Velocità di rotazione angolare (rpm): legata al tempo ciclo della macchina.
- Momento d’inerzia del carico (kg·cm²): influenza le accelerazioni e decelerazioni.
- Rapporto di trasmissione e sua efficienza: definiscono la relazione tra il motore e il movimento finale.
A questi si aggiungono parametri ambientali come temperatura di esercizio, vibrazioni e grado di protezione IP del motore.
3. Analisi della coppia e del carico applicativo
Il motore deve essere in grado di fornire una coppia continua sufficiente per muovere il carico e una coppia di picco per gestire le accelerazioni. Il grafico coppia-velocità aiuta a verificare che il punto di lavoro rientri nell’area operativa sicura.
Tipologie di carico:
- Carichi costanti: come nastri trasportatori o pompe, con coppia stabile.
- Carichi variabili: come robot e sistemi pick & place.
- Carichi inerziali: con accelerazioni e decelerazioni rapide.
Un’analisi errata della coppia può portare a instabilità del movimento, vibrazioni e consumo eccessivo di corrente.
4. Scelta della tipologia di motore: passo-passo, brushless o DC
La scelta del tipo di motore è strettamente collegata alle prestazioni richieste:
- Motore passo-passo: ideale per movimenti precisi a basse velocità. Offre controllo diretto della posizione senza encoder, ma può soffrire di perdite di passo se sovraccaricato.
- Motore brushless (BLDC): adatto per alte velocità e profili dinamici. Offre coppia costante, bassa manutenzione e alta efficienza.
- Motore DC: semplice e versatile, adatto a movimenti lineari o regolazioni di coppia costante.
Ever Motion Solutions offre tutte queste tipologie, permettendo al progettista di selezionare la configurazione più efficiente in base al ciclo operativo.
5. Influenza della velocità e dell’accelerazione
La velocità nominale e le accelerazioni richieste influenzano direttamente la scelta del motore e del driver. Un motore con elevata coppia di picco consente partenze rapide, ma può generare oscillazioni se non adeguatamente controllato. Nei sistemi servo, l’uso di encoder ad alta risoluzione consente un controllo fine del profilo di movimento e una risposta dinamica precisa anche nei cicli più brevi.
6. Valutazione della potenza e del rendimento
La potenza necessaria si calcola come:
P (W) = (T × ω) / 9,55, dove T è la coppia in Nm e ω la velocità in rpm.
Il rendimento del motore (η) influisce sul dimensionamento dell’alimentazione e del driver. I motori brushless raggiungono efficienze superiori al 90%, mentre i motori passo-passo hanno rendimenti inferiori ma maggiore coppia a basse velocità. Un corretto dimensionamento considera anche le perdite dovute all’attrito, alle trasmissioni e alle tolleranze meccaniche.
7. Effetti del torque ripple e della risposta dinamica
Il torque ripple, ovvero la variazione periodica della coppia, può compromettere la precisione di movimento nei sistemi ad alta risoluzione. È importante scegliere motori e driver che riducano questo effetto attraverso:
- Controllo vettoriale (FOC)
- Alimentazione sinusoidale
- Feedback con encoder ad alta risoluzione
.
Ever Motion Solutions integra queste soluzioni nei propri motori brushless e driver programmabili, garantendo una coppia costante e fluida anche in condizioni di carico variabile.
8. Dimensionamento termico e dissipazione del calore
Durante il funzionamento, il motore converte parte dell’energia elettrica in calore. Se non dissipato correttamente, questo calore può danneggiare avvolgimenti e cuscinetti. È quindi necessario:
- Verificare la temperatura dell’ambiente di lavoro.
- Garantire un’adeguata ventilazione o raffreddamento passivo.
- Utilizzare motori con IP elevato solo quando necessario, per evitare surriscaldamento dovuto a sigillatura eccessiva.
9. Driver e controllo del motore: un aspetto da non trascurare

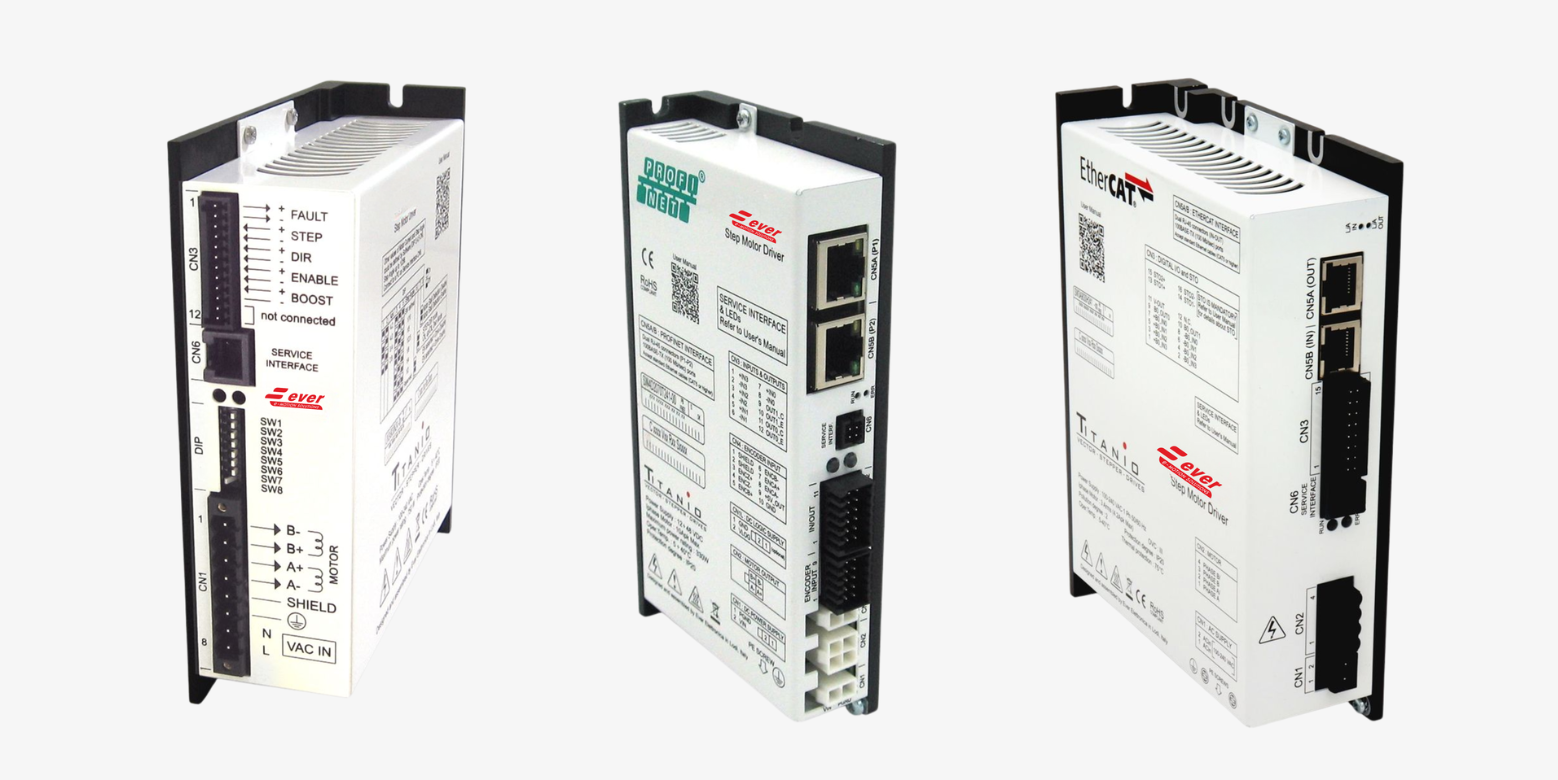

Il driver è parte integrante del dimensionamento. La coppia effettiva del sistema dipende dalla capacità del driver di fornire corrente costante e di regolare con precisione il profilo di movimento. Ever Motion Solutions produce driver con bus di campo (CANopen, Modbus RTU, EtherCAT, Profinet, Ethernet/IP, Powerlink, Modbus TCP/IP) e versioni programmabili, compatibili con PLC e sistemi embedded, garantendo una perfetta integrazione nei processi industriali.
10. Esempio pratico di dimensionamento
Supponiamo di dover dimensionare un motore per una tavola rotante con:
- Carico: 5 kg
- Raggio: 0,1 m
- Accelerazione: 500 rad/s²
La coppia richiesta sarà:
T = J × α = (m × r²) × α = (5 × 0,1²) × 500 = 25 Nm
Se la velocità massima è 1000 rpm, la potenza necessaria sarà:
P = (25 × 1000) / 9,55 ≈ 2.600 W
A questa potenza va aggiunto un margine di sicurezza del 20–30% per considerare attriti e perdite. Il motore selezionato dovrà quindi avere una coppia nominale di circa 30 Nm e una potenza di 3.200 W.
11. Soluzioni Ever Motion Solutions per il motion control

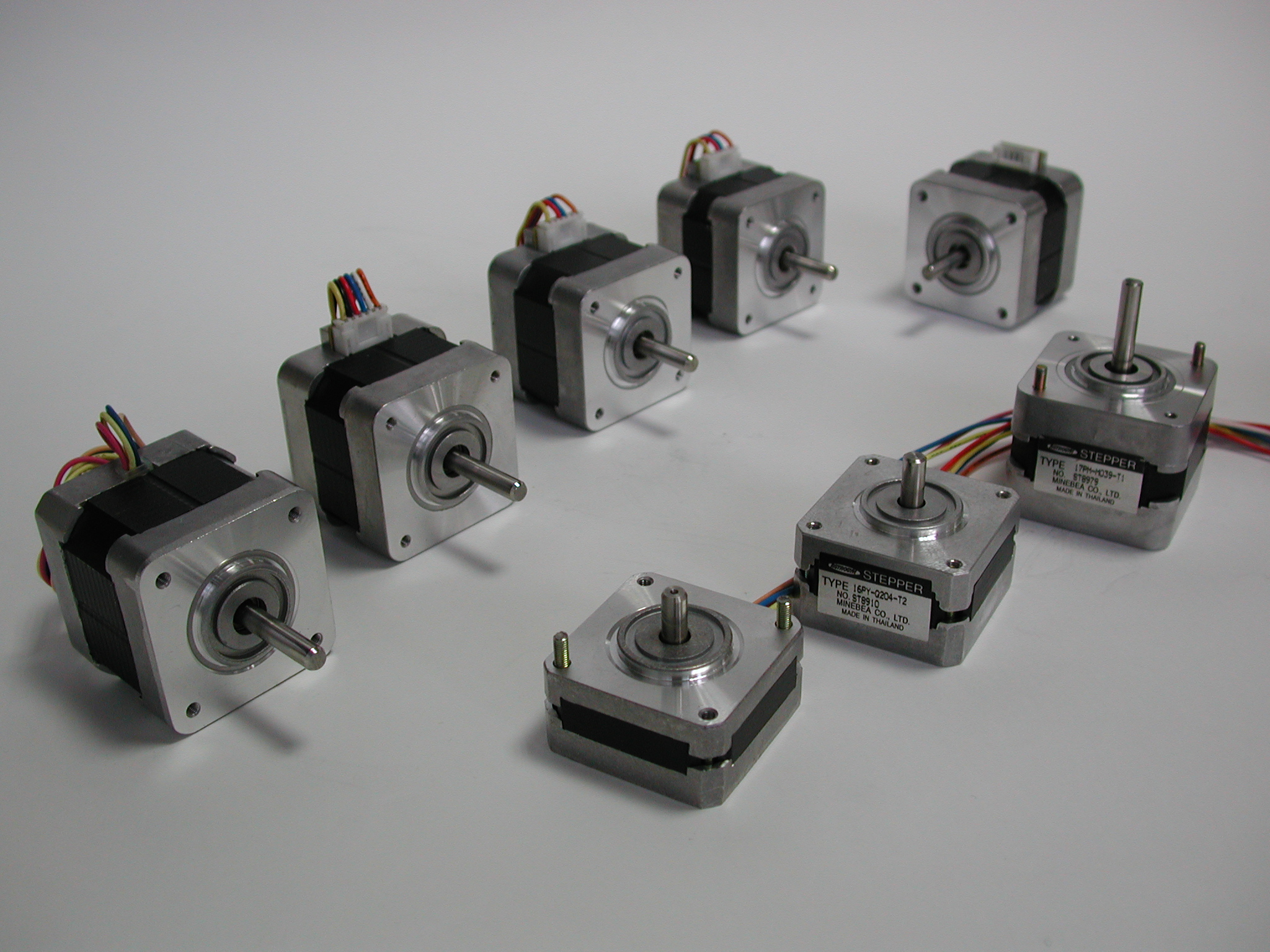

- Motori passo-passo ibridi a 2 e 3 fasi, disponibili anche in versione con freno, encoder o riduttore.
- Motori brushless AC e DC ad alta densità di coppia e basso torque ripple, anche in versione con freno, encoder o riduttore.
- Driver programmabili e con bus di campo per sistemi automatizzati complessi.
- Motori con elettronica integrata, ideali per soluzioni compatte e modulari.
Ogni prodotto è supportato da un team tecnico che assiste il cliente nella definizione dei parametri di dimensionamento e nella validazione del progetto.
12. Verso un dimensionamento sempre più intelligente e automatizzato
Il corretto dimensionamento di un motore elettrico rappresenta un fattore chiave per garantire efficienza, affidabilità e durata nel tempo del macchinario. La combinazione di analisi meccanica, simulazione elettronica e test reali consente oggi di progettare motori sempre più precisi e performanti.
Con l’evoluzione delle tecnologie di controllo digitale e dei sistemi Industria 4.0, il dimensionamento tenderà a essere sempre più automatizzato, con software in grado di adattare i parametri del motore al profilo di movimento in tempo reale.
