Nel mondo del motion control industriale, il driver per motori passo-passo rappresenta l’elemento chiave per trasformare un segnale digitale in movimento meccanico preciso e controllato. Utilizzato in robotica, macchine automatiche, sistemi di stampa e strumenti di misura, questo componente determina la qualità, la fluidità e l’affidabilità di ogni movimento. Comprendere come funziona, quali tipologie esistono e come scegliere quella più adatta è essenziale per chi progetta sistemi di automazione ad alte prestazioni.
INDICE
1. Ruolo dei driver nel controllo dei motori passo-passo
2. Cos'è un driver per motori passo-passo e come funziona
3. Architettura del sistema e segnali di controllo
4. Driver step-direction: logica, funzionamento e impieghi
5. Driver programmabili: flessibilità e funzioni avanzate
6. Driver con bus di campo: integrazione nei sistemi industriali
7. Il microstepping e la gestione della corrente di fase
8. Schema di pilotaggio e componenti elettronici principali
9. Parametri da considerare nella scelta del driver
10. Compatibilità con i motori passo-passo Ever Motion Solutions
11. Applicazioni pratiche e casi d’uso
12. L’importanza del controllo di precisione nel motion control moderno
1. Ruolo dei driver nel controllo dei motori passo-passo
Il driver è il cervello elettronico che comanda il motore passo-passo, gestendo la corrente nelle fasi per controllarne direzione, coppia, velocità e posizione. La qualità del driver incide direttamente sulla fluidità del movimento e sulla stabilità del sistema. Nei sistemi industriali moderni, il driver consente di adattare il comportamento del motore alle esigenze dell’applicazione, regolando parametri come accelerazione, coppia, frequenza degli impulsi e modalità di microstepping. Senza un driver adeguato, anche il miglior motore non può garantire prestazioni di precisione, soprattutto nei sistemi a ciclo continuo o nei processi di automazione che richiedono ripetibilità al centesimo di millimetro.
2. Cos’è un driver per motori passo-passo e come funziona
Un driver per motori passo-passo è un circuito elettronico di potenza che pilota le bobine del motore in base ai comandi inviati da un controllore o PLC. Il suo compito è convertire segnali digitali in correnti di fase, creando campi magnetici alternati che muovono il rotore in modo incrementale. Ogni impulso corrisponde a un passo, e la precisione del posizionamento dipende dal numero di passi per giro e dalla qualità del controllo di corrente. Nei sistemi avanzati, il driver gestisce il profilo di accelerazione e decelerazione, la limitazione della corrente e la compensazione dinamica della coppia per garantire movimenti regolari anche a basse velocità.
3. Architettura del sistema e segnali di controllo
Il sistema tipico comprende tre elementi principali:
- Controller o PLC, che genera i segnali di comando;
- Driver, che li elabora e li converte in correnti, impresse alle fasi del motore ;
- Motore passo-passo, che esegue fisicamente il movimento.
I segnali principali di controllo sono
STEP (numero di impulsi, che definisce la distanza percorsa) e
DIR (direzione di rotazione). Alcuni driver gestiscono anche segnali di
ENABLE,
FAULT o
RESET per l’integrazione nei sistemi di sicurezza. L’interfacciamento può avvenire tramite segnali digitali a 5V, 24V o tramite protocolli di comunicazione seriali e bus di campo, a seconda della complessità del sistema.
4. Driver step-direction: logica, funzionamento e impieghi
Il driver step-direction è la soluzione più diffusa e semplice da implementare. Ogni impulso inviato al pin STEP fa avanzare il motore di un passo, mentre il pin DIR stabilisce la direzione. Questo schema è ideale per applicazioni dove il controllo del movimento avviene tramite un controllore esterno come un PLC o una scheda di controllo CNC. La frequenza degli impulsi determina la velocità, mentre il numero totale degli stessi definisce l’angolo di rotazione. È una soluzione economica e affidabile, utilizzata in stampanti 3D, macchine pick & place, sistemi di dosaggio e piccoli attuatori lineari. I driver step-direction di Ever Motion Solutions offrono elevata risoluzione e gestione dinamica della corrente per minimizzare le vibrazioni e migliorare la stabilità del motore.
5. Driver programmabili: flessibilità e funzioni avanzate
I driver programmabili integrano un microcontrollore che consente di configurare il profilo di movimento direttamente dal software, senza la necessità di un controllore esterno. Attraverso interfacce dedicate (USB, RS485, CANopen), l’utente può impostare parametri come velocità massima, rampa di accelerazione, modalità di funzionamento e gestione degli allarmi. Questa architettura consente la creazione di movimenti complessi e cicli automatici, ideale per sistemi stand-alone o macchine compatte. Inoltre, la possibilità di memorizzare più programmi interni riduce la latenza e aumenta l’affidabilità nelle applicazioni ripetitive.
6. Driver con bus di campo: integrazione nei sistemi industriali

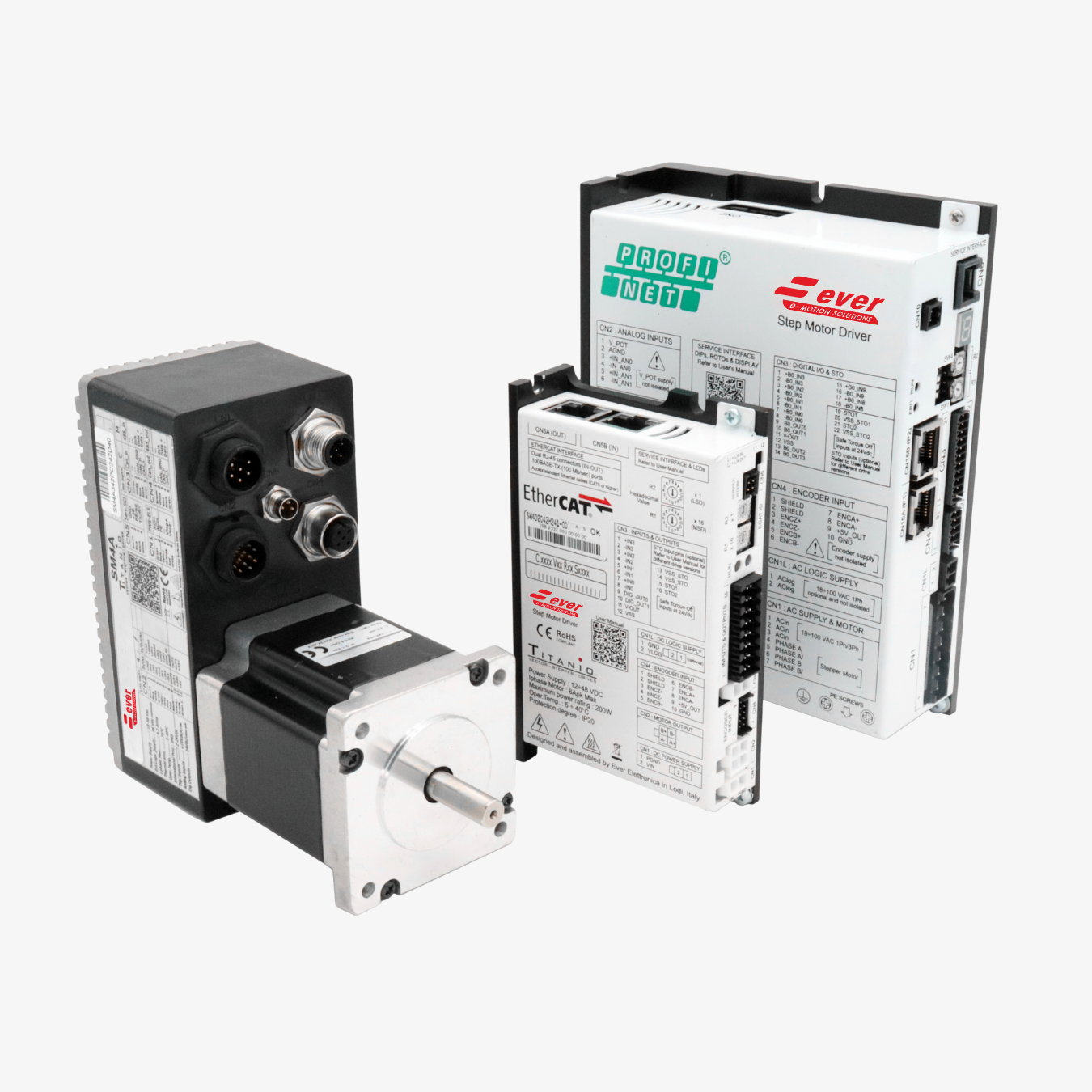

I driver con bus di campo rappresentano la frontiera più avanzata del motion control. Grazie alla comunicazione in tempo reale con PLC e controllori centrali, questi dispositivi garantiscono sincronizzazione perfetta tra più assi e feedback diagnostico continuo. I protocolli più comuni sono CANopen, Modbus RTU, EtherCAT, Profinet, EtherNet/IP, Modbus TCP/IP e PowerLink. Questi driver consentono il monitoraggio di corrente, temperatura e stato del motore, integrandosi perfettamente nei sistemi Industry 4.0. Ever Motion Solutions propone driver con bus di campo progettati per un’elevata immunità ai disturbi e una gestione precisa della coppia, ideali per robotica, packaging e macchine utensili ad alta precisione.
7. Il microstepping e la gestione della corrente di fase
Il microstepping è una tecnica che suddivide ogni passo del motore in frazioni più piccole, migliorando la fluidità e la risoluzione del movimento. Regolando la corrente con un’onda sinusoidale nelle fasi del motore, il microstepping elimina le vibrazioni tipiche dei sistemi full-step e half-step, migliorando la silenziosità, la precisione e mantenendo il motore a temperature operative ottimali e prevenendo il surriscaldamento. I driver moderni permettono fino a 256 microstep per passo, offrendo un controllo estremamente fine. Tuttavia, una maggiore risoluzione comporta una riduzione della coppia disponibile, quindi è necessario trovare il giusto compromesso in base all’applicazione. I driver Ever Motion Solutions includono un controllo automatico della corrente per ottimizzare le prestazioni in ogni condizione di carico.
8. Schema di pilotaggio e componenti elettronici principali
Un driver per motore passo-passo è composto da:
- Microcontrollore o ASIC di gestione logica;
- Stadio di potenza con MOFSET o IGBT per la commutazione delle correnti;
- Circuiti di protezione contro sovraccorrente, sovratemperatura e corto circuito;
- Sensori di corrente per la regolamentazione del microstepping;
- Interfacce di comunicazione per collegamento con PLC o PC.
Driver come gli
A4988 o
TMC2209 sono esempi di soluzioni compatte e diffuse, mentre le serie
Titanio e
Slimline di Ever Motion Solutions offrono prestazioni industriali superiori, con controllo vettoriale e bus di campo integrato.
9. Parametri da considerare nella scelta del driver
Quando si seleziona un driver, è fondamentale valutare:
- Corrente nominale e massima supportata;
- Tensione di alimentazione e compatibilità con il motore;
- Numero di microstep disponibili;
- Tipo di controllo (step-direction, programmabile o bus);
- Dissipazione termica e dimensioni del quadro;
- Ambiente di lavoro e grado di protezione IP richiesto in applicazione;
- Feedback e diagnostica integrata;
Un driver sovradimensionato può portare a inefficienze e calore eccessivo, mentre uno sottodimensionato compromette coppia e affidabilità. Ever Motion Solutions affianca i progettisti nella scelta del driver più adatto al motore e all’applicazione, garantendo il massimo equilibrio tra potenza, precisione e costo.
10. Compatibilità con i motori passo-passo Ever Motion Solutions
I driver Ever Motion Solutions sono progettati per lavorare in sinergia con i motori passo-passo ibridi a 2 e 3 fasi, disponibili in versioni standard, con encoder, freno e riduttore. L’ampia compatibilità con protocolli di comunicazione e la gestione avanzata del microstepping assicurano un controllo fluido anche nelle applicazioni più critiche. In combinazione con i driver programmabili o con bus di campo, questi motori raggiungono livelli di efficienza e precisione ideali per macchine CNC, sistemi di pick & place, automazione medicale e processi di confezionamento.
11. Applicazioni pratiche e casi d’uso
I driver per motori passo-passo trovano impiego in settori che richiedono controllo preciso e ripetibilità. Tra i principali:
- Robotica leggera e sistemi di posizionamento multi-asse;
- Stampanti industriali e macchine serigrafiche;
- Distributori automatici e macchine per l'imballaggio;
- Automazione medicale e strumenti da laboratorio;
- Sistemi di taglio laser e automazione del legno o metallo;
La modularità del driver Ever Motion Solutions consente di adattarne facilmente la configurazione ai diversi requisiti di progetto, offrendo un controllo costante anche in ambienti industriali complessi.
12. L’importanza del controllo di precisione nel motion control moderno
Il driver è il punto di connessione tra il mondo digitale e il movimento fisico. In un contesto industriale sempre più orientato all’automazione intelligente, la sua capacità di fornire controllo, feedback e sicurezza è ciò che determina la competitività di una macchina. Ever Motion Solutions, con la sua esperienza di quasi cinquant’anni nel settore del motion control, offre driver progettati per garantire stabilità, efficienza e precisione, integrabili in ogni tipo di applicazione industriale.
