Nell’industria dell’automazione moderna, la richiesta di sistemi più efficienti, affidabili e silenziosi ha reso i motori brushless DC (BLDC) una delle soluzioni più diffuse e tecnologicamente avanzate. La loro capacità di combinare alte prestazioni, lunga durata e controllo elettronico preciso li rende ideali per un’ampia varietà di applicazioni, dalla robotica ai macchinari di produzione industriale. Capire come funziona un motore brushless e quando utilizzarlo è fondamentale per progettisti, integratori e ingegneri che cercano il massimo equilibrio tra efficienza energetica, precisione e compattezza.
INDICE
1. L'evoluzione del motore brushless nell'automazione industriale
2. Cos'è un motore brushless
3. Struttura e componenti principali
4. Come funziona un motore brushless
5. Il ruolo del controller elettrico (ESC)
6. Tipologie di motori brushless
7. Vantaggi e limiti principali
8. Motore brushless vs motore a spazzole
9. Applicazioni industriali dei motori BLDC
10. Integrazione con i driver di Ever Motion Solutions
11. Innovazioni e tendenze future del motion control
12. Perché scegliere Ever Motion Solutions per i motori brushless DC
1. L'evoluzione del motore brushless nell'automazione industriale
Negli ultimi decenni, il motore brushless ha progressivamente sostituito i motori a spazzole in numerose applicazioni industriali grazie ai suoi vantaggi in termini di efficienza, durata e controllo. L’assenza di contatti striscianti
tra statore e rotore riduce drasticamente l’usura e consente di ottenere prestazioni costanti nel tempo, anche quando il motore lavora in ambienti gravosi. L’introduzione della commutazione elettronica, gestita da microcontrollori sempre più sofisticati, ha inoltre ampliato le possibilità di regolazione dinamica di coppia e velocità, rendendo spesso il motore brushless la scelta preferita per i sistemi di automazione ad alte prestazioni.
2. Cos'è un motore brushless DC
Il motore brushless DC, abbreviato BLDC è un motore elettrico sincrono che funziona con alimentazione in corrente continua ma con una commutazione delle fasi gestita elettronicamente con un opportuno drive. Questa è la principale evoluzione rispetto ai motori tradizionali a spazzole, perché non possiede contatti meccanici per la commutazione della corrente nelle fasi, eliminando così attrito, scintillii e manutenzione periodica. Per il brushless, il campo magnetico rotante è generato da un controllo elettronico che pilota le fasi dello statore in base alla posizione del rotore, che viene rilevata da sensori di Hall o tramite algoritmi sensorless (meno diffusi). Questa architettura consente un controllo affidabile
della velocità anche in applicazioni dove è richiesta continuità di funzionamento 24/7.
3. Struttura e componenti principali
Un motore brushless è composto da uno statore con avvolgimenti trifase e da un rotore con magneti permanenti. Il numero di poli, la disposizione magnetica e la forma degli avvolgimenti determinano le prestazioni del motore, influenzando coppia, velocità e rendimento. I modelli più diffusi impiegano rotori a 4, 6 o 8 poli e avvolgimenti distribuiti per ridurre il ripple di coppia.Il collegamento con il controller avviene tramite un cavo di potenza per le fasi motore e uno di segnale per il feedback del motore. La struttura compatta e bilanciata di un motore BLDC permette di raggiungere velocità di rotazione elevate con densità di potenza notevoli (spesso superiori ai 4 kW/kg nei modelli industriali ad alte prestazioni).
4. Come funziona un motore brushless
Il funzionamento si basa sulla creazione di un campo magnetico rotante generato dallo statore, che interagisce con i magneti permanenti del rotore. Quando una fase viene eccitata, il campo magnetico prodotto attrae o respinge i poli del rotore, generando la coppia motrice. La sequenza delle commutazioni di corrente nelle fasi motore è gestita dal controller elettronico (ESC), che determina il momento preciso di commutazione in base alla posizione del rotore. Questo consente una rotazione fluida, senza scatti e con erogazione lineare di coppia. L’assenza di contatti meccanici riduce drasticamente le perdite per attrito e migliora l’efficienza complessiva, che nei migliori sistemi può superare il 92%.
5. Il ruolo del controller elettronico (ESC)
L’Electronic Speed Controller (ESC), o driver, rappresenta il cervello di un sistema brushless. Esso converte la corrente continua in segnali trifase alternati, sincronizzando la sequenza di alimentazione con la posizione del rotore. Gli ESC industriali di ultima generazione sono in grado di eseguire il controllo vettoriale di campo (FOC), garantendo una coppia costante e movimenti estremamente fluidi. Alcuni modelli supportano inoltre protocolli di comunicazione avanzati, come CANopen, EtherCAT e Modbus RTU, consentendo una perfetta integrazione nei sistemi di automazione complessi. In combinazione con i driver di Ever Motion Solutions, gli ESC ottimizzano il comportamento dinamico del motore, riducendo vibrazioni e consumi energetici.
6. Tipologie di motori brushless
I motori brushless possono essere classificati in base al design costruttivo e alla posizione del rotore:
- A rotore interno: utilizzati per applicazioni ad alta velocità e coppia moderata, come macchine utensili e robot industriali.
- A rotore esterno: impiegati in sistemi che richiedono coppia elevata e bassa inerzia, come ventole o azionamenti diretti.
- Sensorless: controllati attraverso algoritmi di stima della posizione del rotore, ideali per ridurre costi e ingombri.
- Con sensori di Hall: garantiscono maggiore precisione nella gestione del ciclo di commutazione, specialmente alle basse velocità.
7. Vantaggi e limiti principali
Vantaggi:
- Efficienza energetica superiore all'85-95%;
- Nessuna usura meccanica dovuta all'assenza di spazzole;
- Coppia uniforme e controllo preciso anche a bassi regimi;
- Rumorosità ridotta e lunga durata operativa;
- Adattabilità a sistemi con controllo digitale e PLC industriali;
Limiti:
- Costo iniziale più elevato rispetto ai motori brushed;
- Necessità di controllo dedicato;
- Complessità elettronica maggiore, che richiede taratura accurata dei parametri di controllo;
- Richiede cablaggio maggiore;
8. Motore brushless vs motore a spazzole
Il confronto diretto tra le due tecnologie mette in evidenza l’evoluzione del controllo del movimento. Il motore a spazzole utilizza un commutatore meccanico per invertire la polarità della corrente, con conseguente attrito, rumore e manutenzione periodica. Il motore brushless, invece, realizza la commutazione in modo elettronico, eliminando completamente le parti soggette a usura.Questo si traduce in una durata fino a 10 volte superiore. Inoltre, il brushless permette una regolazione real time della coppia e della velocità, rendendolo adatto a robot collaborativi, CNC, pompe peristaltiche e ventilatori industriali, apparecchiature medicali. Aspetto molto sensibile è il miglior rendimento del motore brushless rispetto ai classici motori brushed che nella partica si traduce in un minor consumo di energia elettrica a parità di prestazioni.
9. Applicazioni industriali dei motori BLDC
I motori brushless trovano impiego in una vasta gamma di settori:
- Attuatori elettrici (valvole, serrande, bracci robotici compatti);
- Robot collaborativi (cobot) pickplace;
- Nastri trasportatori di piccole dimensioni;
- Pompe e ventilatori industriali di piccola potenza;
- Motori per strumenti da laboratorio e apparecchiature medicali
10. Integrazione con i driver di Ever Motion Solutions

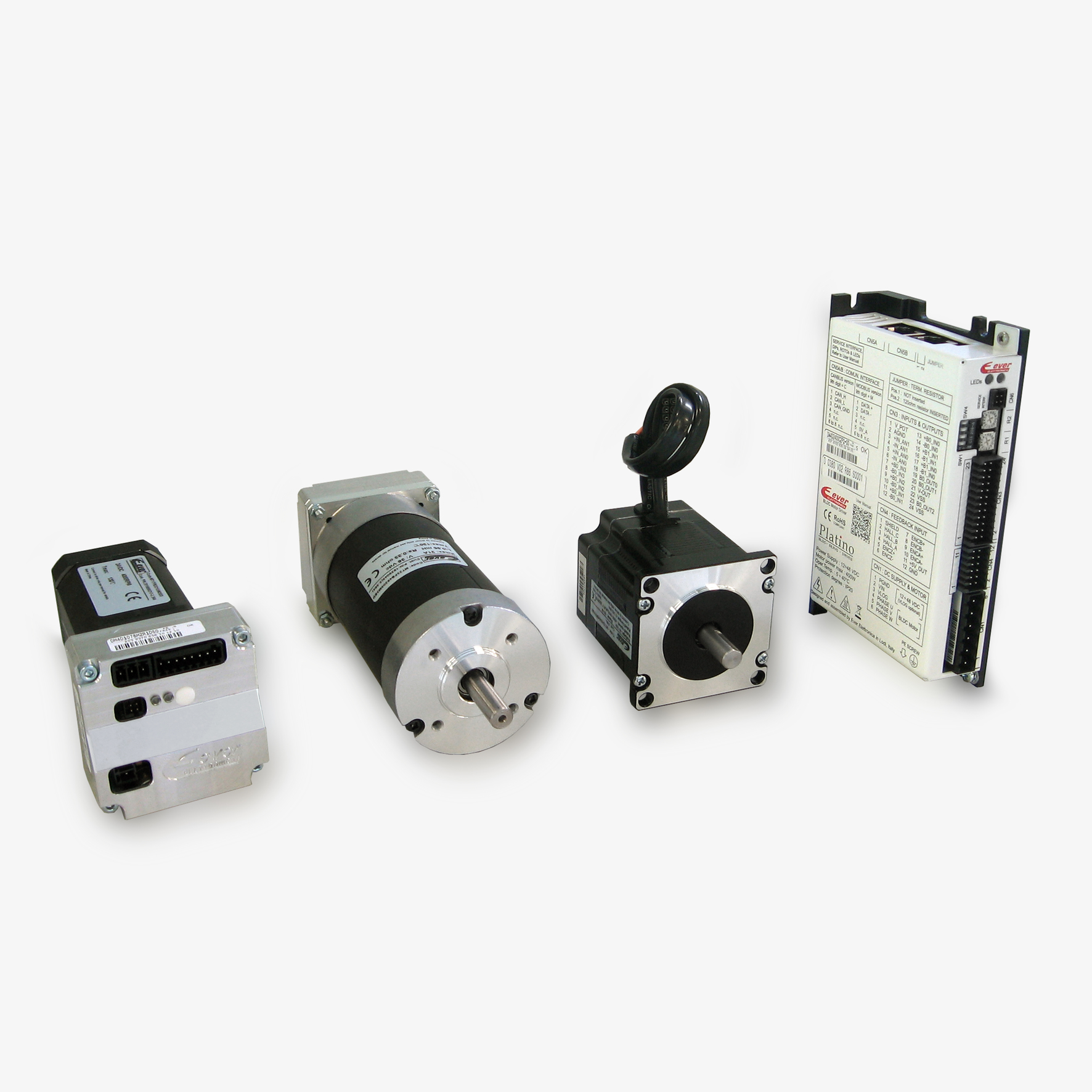

Ever Motion Solutions progetta e produce driver per motori brushless DC in versioni standard, programmabili e con bus di campo, pensate per soddisfare ogni esigenza applicativa. Le serie Titanio e Slimline offrono controllo digitale avanzato, opzioni di feedback multiplo (Hall, encoder incrementali, resolver) e compatibilità estesa ai principali protocolli industriali. I tool software per PC sviluppati dal Ever e proposti a corredo dei BLDC drives, permettono di ottenere una installazione facile e un set up dei parametri motore molto veloce, oltre ad offrire una diagnostica molto completa. La diagnostica può essere analizzata anche da remoto.
11. Innovazioni e tendenze future nel motion control
Le nuove generazioni di motori brushless integrano funzioni smart e IoT-ready. I sensori incorporati permettono di monitorare temperatura, vibrazioni e consumo di corrente in tempo reale, supportando strategie di manutenzione predittiva. Gli algoritmi di Field Oriented Control e le architetture decentralizzate migliorano la sincronizzazione multi-asse e la comunicazione con i controllori centrali. Inoltre, la ricerca sui materiali magnetici ad alta densità sta aprendo la strada a motori più compatti e performanti, con una riduzione dei consumi fino al 20% rispetto ai modelli tradizionali.
12. Perché scegliere Ever Motion Solutions per i motori brushless DC
Con quasi cinquant'anni di esperienza nella progettazione di soluzioni per il motion control, Ever Motion Solutions rappresenta un punto di riferimento per chi cerca prestazioni, affidabilità e supporto tecnico qualificato. L’azienda offre una gamma completa di motori brushless DC, driver digitali e motori con elettronica integrata, progettati e prodotti in Italia. Grazie alla forte propensione di Ever nella personalizzazione del prodotto, ogni sistema può essere adattato o addirittura progettato in base alla specifica esigenza dell’applicazione garantendo un rapporto prezzo prestazioni efficace.
