Die präzise Dimensionierung eines Elektromotors ist eine der kritischsten Phasen bei der Entwicklung einer Industriemaschine. Eine Unterschätzung von Leistung oder Drehmoment kann die gesamte Produktionslinie beeinträchtigen, während eine Überdimensionierung zu Energieverlusten und höheren Kosten führt. Die richtige Motorauswahl – Schrittmotor, Brushless oder DC – hängt von mechanischen, elektrischen und funktionalen Parametern ab, die Effizienz und Zuverlässigkeit des Automatisierungssystems bestimmen.
INHALTSVERZEICHNIS
1. Bedeutung der korrekten Motordimensionierung
2. Grundlegende Parameter für die Auslegung
3. Drehmoment- und Lastanalyse der Anwendung
4. Auswahl des Motortyps: Schrittmotor, Brushless oder DC
5. Einfluss von Drehzahl und Beschleunigung
6. Bewertung von Leistung und Wirkungsgrad
7. Auswirkungen von Torque Ripple und dynamischer Antwort
8. Thermische Auslegung und Wärmeabfuhr
9. Motor-Driver und Regelung: ein entscheidender Faktor
10. Praxisbeispiel zur Motordimensionierung
11. Ever Motion Solutions Lösungen für Motion Control
12. Auf dem Weg zu einer intelligenteren und stärker automatisierten Auslegung
1. Bedeutung der korrekten Motordimensionierung
Die Auslegung eines Elektromotors ist nicht nur eine Frage der Nennleistung, sondern ein Gleichgewicht aus Effizienz, Lebensdauer und Performance. Ein unterdimensionierter Motor kann überhitzen, Vibrationen erzeugen und die Lebensdauer des mechanischen Systems reduzieren; ein überdimensionierter Motor führt dagegen zu höherem Energieverbrauch und komplexerer Thermik. In industriellen Anwendungen, in denen Präzision und Wiederholgenauigkeit essenziell sind, ist die richtige Balance zwischen Drehmoment, Trägheit und elektronischer Regelung entscheidend.
2. Grundlegende Parameter für die Auslegung
Die Dimensionierung beginnt mit der Definition der wichtigsten mechanischen Parameter:
- Erforderliches Drehmoment (Nm): bestimmt durch Last und Bewegungsprofil.
- Drehzahl (rpm): abhängig von der Taktzeit der Maschine.
- Lastträgheitsmoment (kg·cm²): beeinflusst Beschleunigungs- und Verzögerungsphasen.
- Übersetzungsverhältnis und Wirkungsgrad: definieren die Beziehung zwischen Motor und Endbewegung.
Hinzu kommen Umgebungsparameter wie Betriebstemperatur, Vibrationsniveau und die IP-Schutzart des Motors.
3. Drehmoment- und Lastanalyse der Anwendung
Der Motor muss ein ausreichendes Dauerdrehmoment bereitstellen, um die Last zu bewegen, sowie ein Spitzendrehmoment, um Beschleunigungsphasen abzudecken. Die Drehmoment-Drehzahl-Kennlinie hilft zu prüfen, ob der Arbeitspunkt im sicheren Betriebsbereich liegt.
Lasttypen:
- Konstante Lasten: z. B. Förderbänder oder Pumpen mit stabilem Drehmomentbedarf.
- Variable Lasten: z. B. Roboter und Pick-&-Place-Systeme.
- Trägheitslasten: mit schnellen Beschleunigungen und Verzögerungen.
Eine fehlerhafte Drehmomentanalyse kann zu Bewegungsinstabilität, Vibrationen und überhöhtem Stromverbrauch führen.
4. Auswahl des Motortyps: Schrittmotor, Brushless oder DC
Die Wahl des Motortyps ist eng mit den geforderten Leistungsmerkmalen verknüpft:

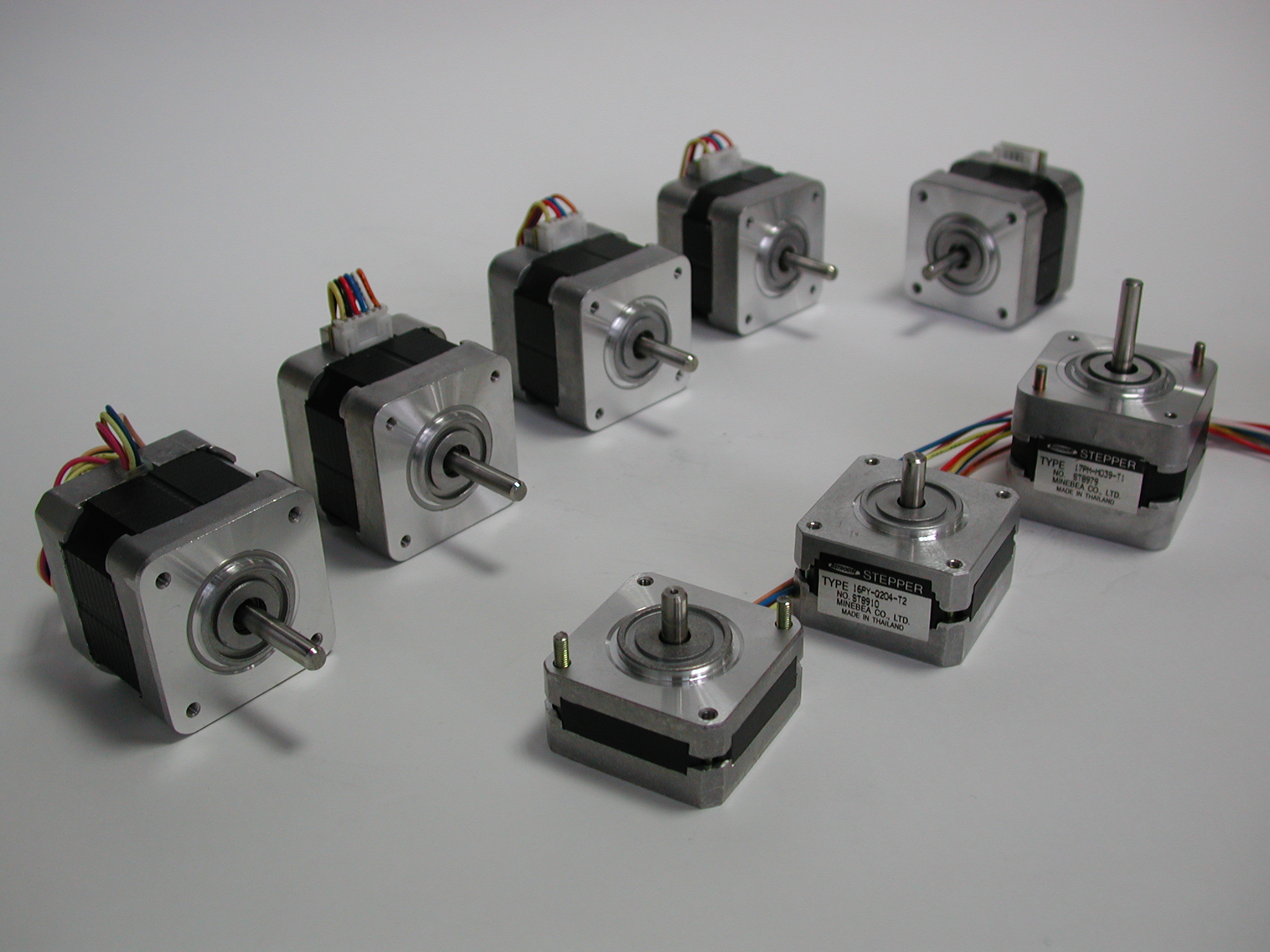

- Schrittmotor: ideal für präzise Bewegungen bei niedriger Drehzahl. Direkte Positionierung ohne Encoder möglich, jedoch Gefahr von Schrittverlusten bei Überlast.
- Brushless-Motor (BLDC): geeignet für hohe Drehzahlen und dynamische Profile. Bietet konstantes Drehmoment, geringen Wartungsaufwand und hohen Wirkungsgrad.
- DC-Motor: einfach und vielseitig, geeignet für lineare Bewegungen oder Regelungen mit konstantem Drehmoment.
Ever Motion Solutions bietet all diese Motortypen an, sodass Konstrukteure je nach Arbeitszyklus die effizienteste Konfiguration wählen können.
.JPG)
5. Einfluss von Drehzahl und Beschleunigung
Die Nenndrehzahl und die geforderten Beschleunigungen beeinflussen direkt die Wahl von Motor und Driver. Ein Motor mit hohem Spitzendrehmoment ermöglicht schnelle Anfahrvorgänge, kann jedoch Schwingungen verursachen, wenn er nicht korrekt geregelt wird. In Servosystemen ermöglichen hochauflösende Encoder eine fein abgestimmte Bewegungsprofilregelung und eine präzise dynamische Antwort auch bei sehr kurzen Taktzeiten.
6. Bewertung von Leistung und Wirkungsgrad
Die benötigte Leistung wird berechnet als:
P (W) = (T × ω) / 9,55, wobei T das Drehmoment in Nm und ω die Drehzahl in rpm ist.
Der Motorwirkungsgrad (η) beeinflusst die Auslegung von Versorgung und Driver. Brushless-Motoren erreichen Wirkungsgrade über 90%, während Schrittmotoren typischerweise einen geringeren Wirkungsgrad haben, aber ein höheres Drehmoment bei niedrigen Drehzahlen liefern. Eine korrekte Dimensionierung berücksichtigt auch Verluste durch Reibung, Getriebe/Übertragung und mechanische Toleranzen.
7. Auswirkungen von Torque Ripple und dynamischer Antwort
Torque Ripple – also eine periodische Drehmomentschwankung – kann die Bewegungsgenauigkeit in hochauflösenden Systemen beeinträchtigen. Daher ist es wichtig, Motoren und Driver zu wählen, die diesen Effekt durch folgende Maßnahmen minimieren:
- Vektorregelung (FOC)
- Sinuskommutierung / sinusförmige Ansteuerung
- Feedback über hochauflösende Encoder
Ever Motion Solutions integriert diese Lösungen in seine Brushless-Motoren und programmierbaren Driver, um ein konstantes und gleichmäßiges Drehmoment auch bei variabler Last sicherzustellen.
8. Thermische Auslegung und Wärmeabfuhr
Während des Betriebs wird ein Teil der elektrischen Energie in Wärme umgewandelt. Wenn diese Wärme nicht ausreichend abgeführt wird, können Wicklungen und Lager beschädigt werden. Deshalb ist Folgendes notwendig:
- die Umgebungstemperatur am Einsatzort prüfen
- ausreichende Belüftung oder passive Kühlung sicherstellen
- Motoren mit hoher IP-Schutzart nur einsetzen, wenn erforderlich, um Überhitzung durch übermäßige Abdichtung zu vermeiden
9. Motor-Driver und Regelung: ein entscheidender Faktor

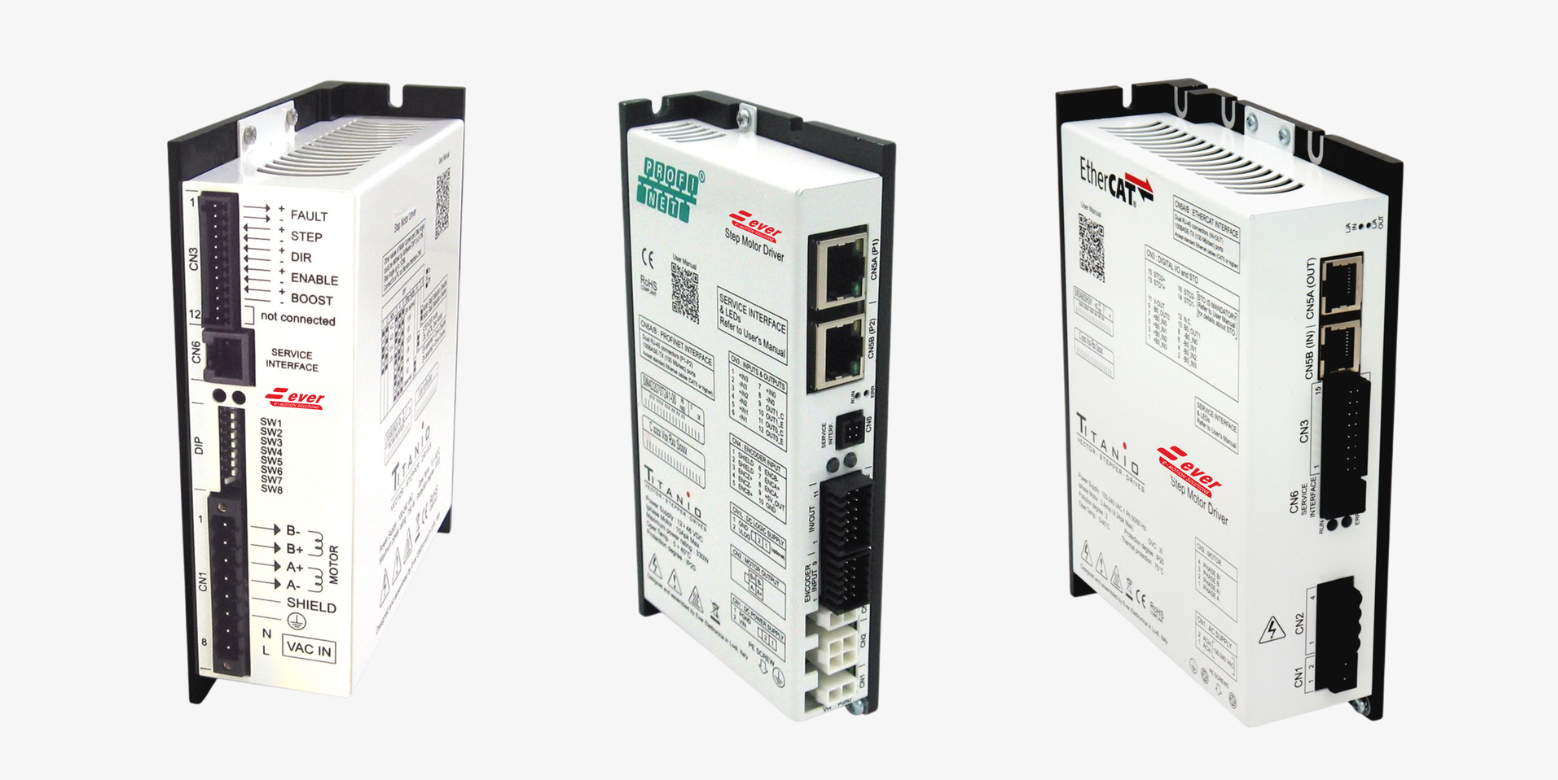

Der Driver ist ein integraler Bestandteil der Dimensionierung. Das effektive Drehmoment des Systems hängt davon ab, ob der Driver einen stabilen Strom liefern und das Bewegungsprofil präzise regeln kann. Ever Motion Solutions fertigt Driver mit Feldbus-Optionen (CANopen, Modbus RTU, EtherCAT, Profinet, Ethernet/IP, Powerlink, Modbus TCP/IP) sowie programmierbare Varianten, kompatibel mit SPS (PLC) und Embedded-Systemen, und ermöglicht so eine nahtlose Integration in industrielle Prozesse.
.png)
10. Praxisbeispiel zur Motordimensionierung
Angenommen, ein Motor soll für einen Rundtisch dimensioniert werden mit:
- Last: 5 kg
- Radius: 0,1 m
- Beschleunigung: 500 rad/s²
Das erforderliche Drehmoment lautet:
T = J × α = (m × r²) × α = (5 × 0,1²) × 500 = 25 Nm
Wenn die maximale Drehzahl 1000 rpm beträgt, ergibt sich die benötigte Leistung:
P = (25 × 1000) / 9,55 ≈ 2.600 W
Darauf sollte ein Sicherheitszuschlag von 20–30% addiert werden, um Reibung und Verluste zu berücksichtigen. Der ausgewählte Motor sollte daher ein Nenndrehmoment von etwa 30 Nm und eine Leistung von 3.200 W aufweisen.
11. Ever Motion Solutions Lösungen für Motion Control
- 2- und 3-phasige Hybrid-Schrittmotoren, auch mit Bremse, Encoder oder Getriebe erhältlich.
- AC- und DC-Brushless-Motoren mit hoher Drehmomentdichte und geringem Torque Ripple, ebenfalls mit Bremse, Encoder oder Getriebe verfügbar.
- Programmierbare und feldbusfähige Drives für komplexe Automatisierungssysteme.
- Motoren mit integrierter Elektronik, ideal für kompakte und modulare Lösungen.
Jedes Produkt wird von einem technischen Team begleitet, das Kunden bei der Definition der Auslegungsparameter und der Projektvalidierung unterstützt.
12. Auf dem Weg zu einer intelligenteren und stärker automatisierten Auslegung
Die korrekte Dimensionierung eines Elektromotors ist ein Schlüsselfaktor, um Effizienz, Zuverlässigkeit und langfristige Lebensdauer der Maschine zu gewährleisten. Die Kombination aus mechanischer Analyse, elektronischer Simulation und realen Tests ermöglicht heute die Auslegung immer präziserer und leistungsfähigerer Antriebe.
Mit der Weiterentwicklung digitaler Regelungstechnologien und Industrie-4.0-Systemen wird die Dimensionierung zunehmend automatisiert – durch Software, die Motorparameter in Echtzeit an das Bewegungsprofil anpassen kann.
