In der Welt der industriellen Motion-Control ist der Schrittmotor-Treiber das zentrale Element, das ein digitales Signal in eine präzise, kontrollierte mechanische Bewegung umwandelt.
Eingesetzt in Robotik, Automatisierungsanlagen, Drucksystemen und Messgeräten, bestimmt dieser Baustein direkt die Qualität, Laufruhe und Zuverlässigkeit jeder Bewegung.
Zu verstehen, wie ein Treiber arbeitet, welche Typen existieren und wie man den richtigen auswählt, ist entscheidend für Ingenieure, die leistungsstarke Automatisierungssysteme entwickeln.
INHALT
1. Die Rolle des Treibers bei der Steuerung von Schrittmotoren
2. Was ist ein Schrittmotor-Treiber und wie funktioniert er
3. Systemarchitektur und Steuersignale
4. Step-Direction-Treiber: Logik, Funktionsweise und Anwendungen
5. Programmierbare Treiber: Flexibilität und erweiterte Funktionen
6. Feldbus-Treiber: Integration in industrielle Netzwerke
7. Mikroschrittsteuerung und Phasenstromregelung
8. Leistungsschaltung und Hauptkomponenten
9. Wichtige Auswahlparameter des Treibers
10. Kompatibilität mit Schrittmotoren von Ever Motion Solutions
11. Praktische Anwendungen und Einsatzbeispiele
12. Die Bedeutung präziser Steuerung in der modernen Motion-Control
1. Die Rolle des Treibers bei der Steuerung von Schrittmotoren
Der Treiber ist das elektronische Gehirn, das den Schrittmotor steuert, indem es die Phasenströme regelt und dadurch Richtung, Drehmoment, Geschwindigkeit und Position kontrolliert. Die Qualität des Treibers wirkt sich direkt auf die Laufruhe und Stabilität des Systems aus. In modernen Industrieanwendungen ermöglicht er die Anpassung des Motorverhaltens an die jeweilige Aufgabe, etwa durch die Regelung von Beschleunigung, Drehmoment, Impulsfrequenz und Mikroschrittmodus. Ohne einen geeigneten Treiber kann selbst der beste Motor keine präzise Leistung erbringen – insbesondere in kontinuierlich laufenden Systemen oder Prozessen, die Wiederholgenauigkeit im Hundertstelmillimeterbereicher fordern.
2. Was ist ein Schrittmotor-Treiber und wie funktionierter
Ein Schrittmotor-Treiber ist eine Leistungselektronik-Schaltung, die die Motorwicklungen gemäß den Befehlen eines Controllers oder einer SPS ansteuert. Er wandelt digitale Steuersignale in Phasenströme um und erzeugt wechselnde Magnetfelder, die den Rotor schrittweise bewegen. Jeder Impuls entspricht einem Schritt; die Positioniergenauigkeit hängt von der Anzahl der Schritte pro Umdrehungund der Qualität der Stromregelung ab. In fortschrittlichen Systemen steuert der Treiber Beschleunigungs-/Verzögerungsprofile, Strombegrenzung und dynamische Drehmomentkompensation, um auch bei niedrigen Drehzahlen einen gleichmäßigen Lauf zu gewährleisten.
3. Systemarchitektur und Steuersignale

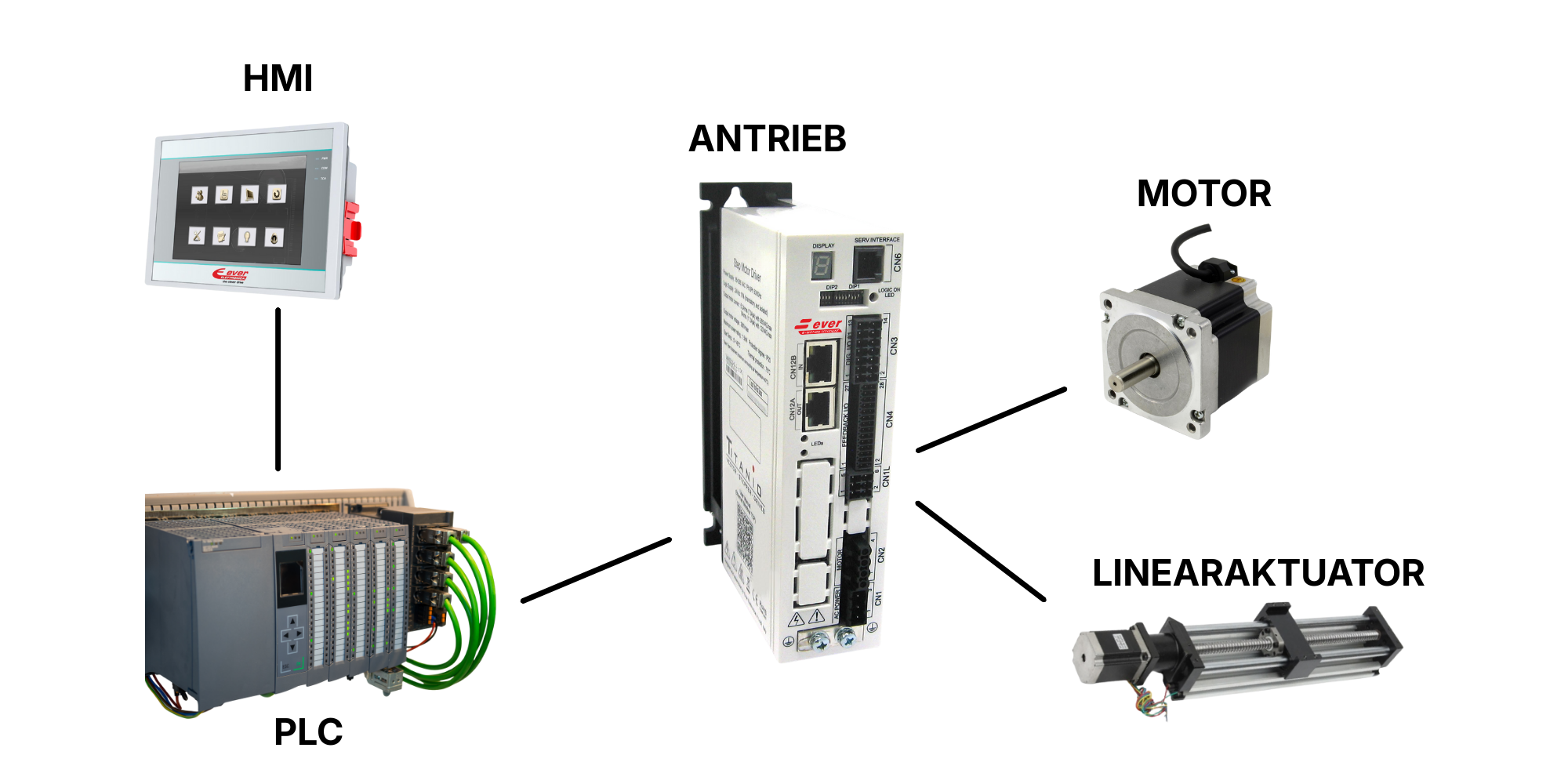

Ein typisches System besteht aus drei Hauptelementen:
- Controller oder PLC, die Steuersignale;
- Treiber, der sie verarbeitet und in Phasenströme umwandelt;
- Schrittmotor, der die mechanische Bewegung ausführt.
Die wichtigsten Steuersignale sind
STEP (Impulsanzahl = Wegstrecke) und
DIR (Drehrichtung). Einige Treiber verwalten zusätzlich
ENABLE-,
FAULT- und
RESET-Signale, um sie in Sicherheitskreise einzubinden. Die Ansteuerung erfolgt über
digitale Signale (5 V oder 24 V) oder über
serielle Kommunikationsprotokolle und
Feldbus-Systeme, je nach Systemkomplexität.
4. Step-Direction-Treiber: Logik, Funktionsweise und Anwendungen
Der Step-Direction-Treiber ist die am weitesten verbreitete und einfachste Lösung. Jeder Impuls am STEP-Eingang bewegt den Motor um einen Schritt, während der DIR-Eingang die Drehrichtung bestimmt. Dieses Konzept eignet sich ideal für Bewegungssteuerungen, die von einem externen Controller (SPS, CNC-Karte) übernommen werden. Die Impulsfrequenz bestimmt die Geschwindigkeit, die Gesamtzahl der Impulse den Drehwinkel. Diese Lösung ist kostengünstig, robust und zuverlässig und wird in 3D-Druckern, Pick-&-Place-Systemen, Dosieranlagen und kleinen Linearantrieben eingesetzt. Die Step-Direction-Treiber von Ever Motion Solutions bieten hohe Auflösung und eine dynamische Stromregelung, um Vibrationen zu minimieren und die Stabilität des Motors zu verbessern.
5. Programmierbare Treiber: Flexibilität und erweiterte Funktionen
Programmierbare Treiber verfügen über einen integrierten Mikrocontroller, der es ermöglicht, Bewegungsprofile direkt per Software zu konfigurieren – ohne externen Controller. Über Schnittstellen wie USB, RS485 oder CANopen lassen sich Parameter wie maximale Geschwindigkeit, Beschleunigungsrampe, Betriebsmodus und Alarmverwaltung einstellen. Diese Architektur erlaubt die Erstellung komplexer Bewegungsabläufe und automatischer Zyklen, ideal für Standalone-Systeme oder kompakte Maschinen. Durch das Speichern mehrerer Programme im internen Speicher wird die Latenz reduziert und die Zuverlässigkeit bei wiederholten Abläufen erhöht.
6. Feldbus-Treiber: Integration in industrielle Netzwerke
Feldbus-Treiber stellen die modernste Form der Motion-Control dar. Dank Echtzeitkommunikation mit SPS und zentralen Steuerungen gewährleisten sie eine perfekte Synchronisation mehrerer Achsen und eine kontinuierliche Zustandsdiagnose. Die gängigsten Protokolle sind CANopen, Modbus RTU, EtherCAT, PROFINET, EtherNet/IP, Modbus TCP/IP und Powerlink. Diese Treiber ermöglichen die Überwachung von Strom, Temperatur und Motorstatus und lassen sich vollständig in Industrie-4.0-Systeme integrieren. Die Feldbus-Treiber von Ever Motion Solutions zeichnen sich durch hohe Störfestigkeit und präzise Drehmomentregelung aus – ideal für Robotik, Verpackungstechnik und hochpräzise Werkzeugmaschinen.
7. Mikroschrittsteuerung und Phasenstromregelung
Die Mikroschrittsteuerung unterteilt jeden Motorschritt in kleinere Segmente, wodurch Bewegungsauflösung und Laufruhe deutlich verbessert werden. Durch die sinusförmige Regelung der Phasenströme werden Vibrationen, wie sie bei Volloder Halbschrittbetrieb auftreten, praktisch eliminiert. Das führt zu geringerem Geräuschpegel, höherer Präzision und optimalen Betriebstemperaturen, was ein Überhitzen des Motors verhindert. Moderne Treiber ermöglichen bis zu 256 Mikroschritte pro Vollschritt und somit eine extrem feine Steuerung. Eine höhere Auflösung verringert jedoch das verfügbare Drehmoment – daher muss je nach Anwendung ein Kompromiss zwischen Präzision und Drehmoment gefunden werden.
Die Treiber von Ever Motion Solutions verfügen über eine automatische Stromregelung, die Leistung bei wechselnder Last optimiert.
8. Leistungsschaltung und Hauptkomponenten
Ein Schrittmotor-Treiber besteht im Wesentlichen aus:
- Mikrocontroller oder Logik-ASIC;
Leistungsstufe mit MOSFETs oder IGBTs zur Stromkommutierung; Schutzschaltungen gegen Überstrom, Übertemperatur und Kurzschluss; Stromsensoren zur Regelung des Mikroschritts; Kommunikationsschnittstellen zur Anbindung an SPS oder PC.

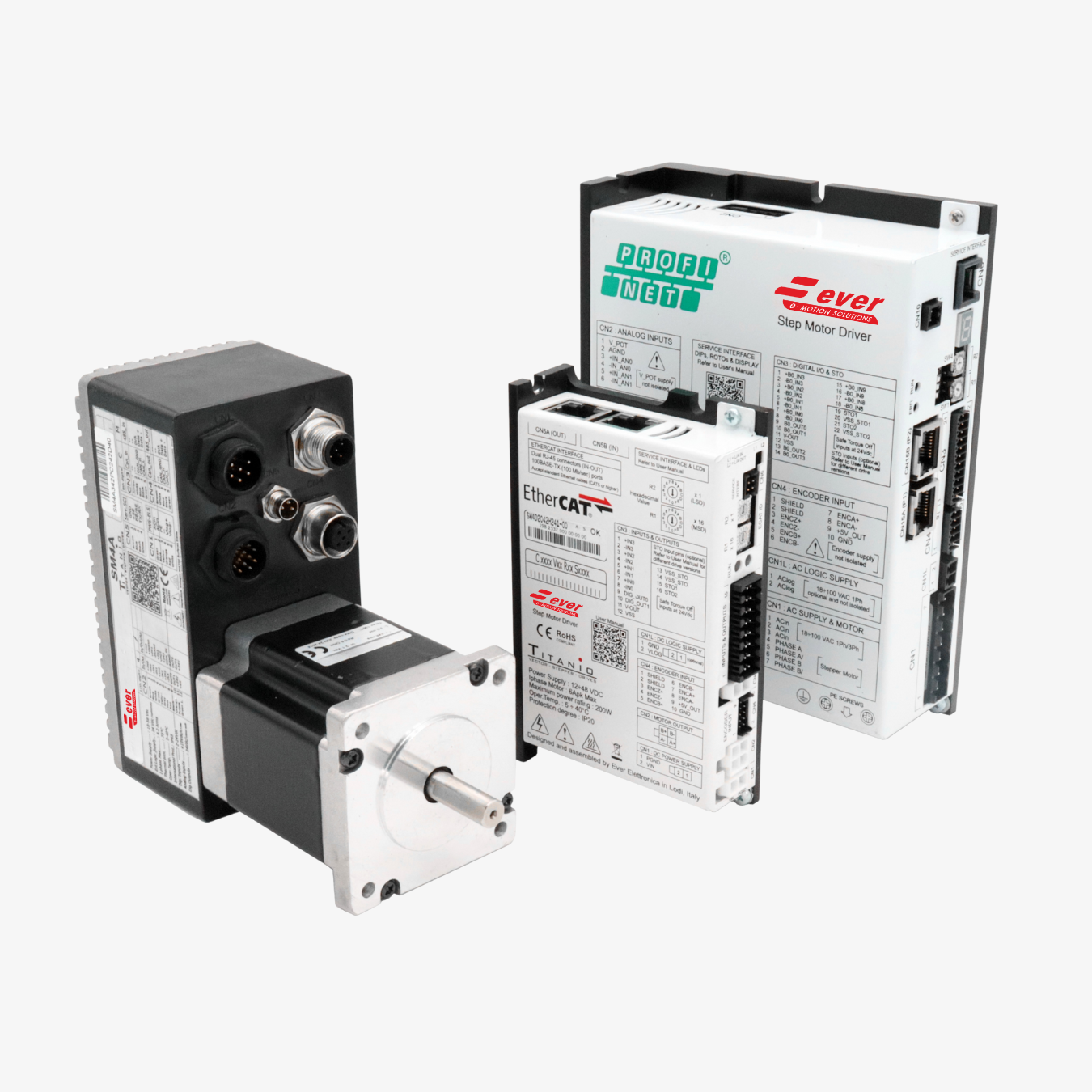

Kompakte Treiber wie A4988 oder TMC2209 sind weit verbreitet, während die Serien Titanio und Slimline von Ever Motion Solutions industrielle Hochleistungs-Treiber mit Vektorregelung und integriertem Feldbus darstellen.
9. Wichtige Auswahlparameter des Treibers
Bei der Auswahl eines Treibers sollten folgende Parameter berücksichtigt werden:
- Nenn- und Spitzenstrom;
- Versorgungsspannung und Motorkompatibilität ;
- Anzahl verfügbarer Mikroschritte;
- Steuerungsart (Step-Direction, programmierbar, Feldbus);
- Wärmeabfuhr und Schaltschrankgröße;
- Einsatzumgebung und erforderliche Schutzart (IP);
- Integrierte Rückmeldung und Diagnostik;
Ein
überdimensionierter Treiber kann zu
Ineffizienz und übermäßiger Wärmeentwicklung führen, während ein
unterdimensionierter Treiber Drehmoment und Zuverlässigkeit beeinträchtigt.
Ever Motion Solutions unterstützt Entwickler bei der Auswahl des optimalen Treibers und gewährleistet die
beste Balance zwischen Leistung, Präzision und Kosten.
10. Kompatibilität mit Schrittmotoren von Ever Motion Solutions
Die Treiber von Ever Motion Solutions sind speziell auf 2- und 3-Phasen-Hybrid-Schrittmotoren abgestimmt, die in Standardversionen oder mit Encoder, Bremse und Getriebe erhältlich sind. Dank breiter Protokollkompatibilität und fortschrittlicher Mikroschrittsteuerung bieten sie auch in anspruchsvollen Anwendungen einen gleichmäßigen und präzisen Betrieb. In Kombination mit programmierbaren oder Feldbus-Treibern erreichen diese Motoren ein Höchstmaß an Effizienz und Positioniergenauigkeit – ideal für CNC-Maschinen, Pick-&-Place-Systeme, Medizinautomation und Verpackungslinien.
11. Praktische Anwendungen und Einsatzbeispiele
Schrittmotor-Treiber werden in zahlreichen Bereichen eingesetzt, in denen präzise und wiederholbare Bewegungssteuerung erforderlich ist, z. B.:
- Leicht-Robotik und Mehrachsen-Positioniersysteme;
- Industriedrucker und Siebdruckmaschinen;
- Verkaufs- und Verpackungsautomaten;
- Medizinische Automatisierung und Laborgeräte;
- Laserschneidanlagen sowie Holz- und Metallbearbeitung;
Die
modulare Architektur der Ever Motion Solutions-Treiber ermöglicht eine einfache Anpassung an unterschiedliche Projektanforderungen und gewährleistet
konstante Leistung auch in
komplexen Industrieumgebungen.
12.Die Bedeutung präziser Steuerung in der modernen Motion-Control
Der Treiber ist die entscheidende Schnittstelle zwischen der digitalen Steuerwelt und der physischen Bewegung. In einer Zeit intelligenter und vernetzter Automatisierung bestimmt seine Fähigkeit, Kontrolle, Rückmeldung und Sicherheit zu gewährleisten, die Wettbewerbsfähigkeit einer Maschine. Mit nahezu 50 Jahren Erfahrung in der Motion-Control entwickelt Ever Motion Solutions Treiber, die Stabilität, Effizienz und Präzision bieten und sich in jedes industrielle Anwendungssystem integrieren lassen.
