In der Industrieautomation arbeiten Elektromotoren häufig in anspruchsvollen Umgebungen und können Staub, Feuchtigkeit, Wasser oder chemischen Einflüssen ausgesetzt sein. Unter diesen Bedingungen ist der mechanische und elektrische Schutz der Komponenten entscheidend, um Zuverlässigkeit, Sicherheit und eine lange Lebensdauer zu gewährleisten. Die IP-Schutzart ist der zentrale Referenzstandard, um das Schutzniveau eines Motors oder eines Antriebsreglers objektiv zu bewerten. Sie hilft Konstrukteuren und Systemintegratoren, das passende Produkt für die jeweiligen Betriebsbedingungen auszuwählen.
INHALTSVERZEICHNIS
1. Was ist die IP-Schutzart
2. Ursprung und Bedeutung des IP-Schutzstandards
3. IP-Code lesen: Aufbau und Interpretation
4. Unterschied zwischen IP65, IP67 und IP68
5. Schutzstufen für feste Fremdkörper und Flüssigkeiten
6. Industrielle Anwendungen und kritische Umgebungen
7. IP-Schutzart bei industriellen Elektromotoren
8. Einfluss der IP-Schutzart auf Konstruktion und Elektronik
9. Prüfverfahren und Zertifizierungen
10. Auswahl der richtigen IP-Schutzart für die Anwendung
11. Ever Motion Solutions Lösungen mit hoher IP-Schutzart
12. Entwicklung und Bedeutung der IP-Schutzart in der modernen Automation
1. Was ist die IP-Schutzart
Die IP-Schutzart (Ingress Protection) ist ein internationaler Standard gemäß IEC 60529, der den Schutzgrad eines elektrischen Betriebsmittels gegen das Eindringen fester Fremdkörper und von Flüssigkeiten beschreibt. Jeder IP-Code besteht aus zwei Ziffern: die erste Ziffer bezieht sich auf den Schutz gegen feste Fremdkörper (z. B. Staub oder Partikel), die zweite Ziffer auf den Schutz gegen Flüssigkeiten (z. B. Wasser oder industrielle Öle).
Diese Klassifizierung ermöglicht einen objektiven Vergleich der Abdichtung von Motoren, Sensoren, Drives und elektronischen Komponenten und bietet eine weltweit anerkannte Referenz für Engineering, Auslegung und Komponentenwahl.
2. Ursprung und Bedeutung des IP-Schutzstandards
Der IP-Standard wurde eingeführt, um einheitliche Bewertungskriterien für elektrische Geräte in industriellen Umgebungen zu schaffen. Vor seiner Etablierung verwendeten Hersteller oft eigene Begriffe wie „staubdicht“ oder „wassergeschützt“, was zu Unklarheiten führte. IEC 60529 definierte ein klares numerisches System, das weltweit anerkannt ist.
Heute ist der IP-Code ein fester Bestandteil technischer Dokumentationen und in vielen Lastenheften für Maschinen und automatisierte Anlagen erforderlich.
3. IP-Code lesen: Aufbau und Interpretation
Der IP-Code besteht aus den Buchstaben „IP“ und zwei Ziffern:
- Erste Ziffer (Fremdkörper): beschreibt den Schutz gegen das Eindringen von festen Objekten – von 0 (kein Schutz) bis 6 (staubdicht).
- Zweite Ziffer (Wasser): beschreibt die Wasserbeständigkeit – von 0 (kein Schutz) bis 9K (Beständigkeit gegen Hochdruck-/Heißwasserstrahlen aus beliebiger Richtung).
Beispiel: IP67
- 6 = vollständig gegen Staub geschützt (staubdicht).
- 7 = Schutz gegen zeitweiliges Untertauchen (bis 1 m für 30 Minuten).
4. Unterschied zwischen IP65, IP67 und IP68
Zu den am häufigsten verwendeten IP-Codes in der Industrieautomation gehören:
- IP65: vollständiger Staubschutz und Schutz gegen Wasserstrahlen mit niedrigem Druck aus beliebiger Richtung. Ideal für trockene oder leicht feuchte Industrieumgebungen.
- IP67: zusätzlich Schutz gegen zeitweiliges Untertauchen. Geeignet für Außenanwendungen oder Systeme mit häufigen Reinigungszyklen.
- IP68: maximaler Schutz inklusive längerem Untertauchen. Einsatz bei Motoren für Outdoor-, Marine- oder Untertageinstallationen.
Die Auswahl hängt von der Umgebung, den Wartungsprozessen und den Anforderungen an die mechanische und elektrische Abdichtung ab.
5. Schutzstufen für feste Fremdkörper und Flüssigkeiten

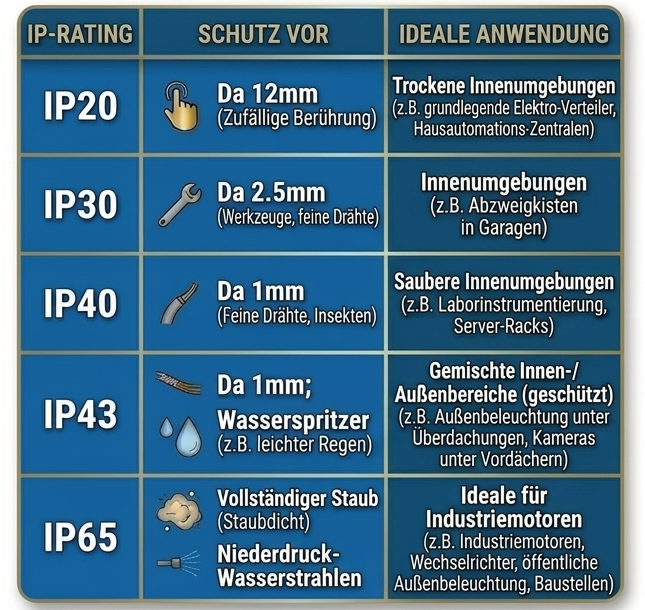

Übersichtstabelle der Schutzstufen:
| Ziffer |
Schutz gegen feste Fremdkörper |
Ziffer |
Schutz gegen Flüssigkeiten |
| 0 | Kein Schutz | 0 | Kein Schutz |
| 1 | Objekte > 50 mm | 1 | Senkrecht fallende Tropfen |
| 2 | Objekte > 12,5 mm | 2 | Tropfwasser bis 15° |
| 3 | Objekte > 2,5 mm | 3 | Sprühwasser bis 60° |
| 4 | Objekte > 1 mm | 4 | Spritzwasser aus beliebiger Richtung |
| 5 | staubgeschützt | 5 | Wasserstrahlen mit niedrigem Druck |
| 6 | staubdicht | 6 | Wasserstrahlen mit hohem Druck |
| - | - | 7 | zeitweiliges Untertauchen |
| - | - | 8 | dauerhaftes Untertauchen |
| - | - | 9K | Hochdruck-/Heißwasserstrahlen |
6. Industrielle Anwendungen und kritische Umgebungen
In modernen Produktionslinien sind Motoren und Drives variablen Bedingungen ausgesetzt: Feinstaub, Dämpfe, Kühlschmierstoffe, Wasser, Feuchtigkeit oder korrosive Substanzen. Eine unzureichende Schutzart kann zum Eindringen von Medien und zu Ausfällen führen. Beispiele:
- Automotive und Packaging: häufig IP65 oder IP67, um Wasserstrahlen und Washdowns standzuhalten.
- Lebensmittel- und Pharmaindustrie: IP69K für Hochdruckreinigung und Hygieneprozesse.
- Außen- oder Marineumgebungen: IP68 gegen Untertauchen und Korrosion.
7. IP-Schutzart bei industriellen Elektromotoren
Bei Elektromotoren schützt die IP-Schutzart kritische Komponenten wie Lager, Wicklungen und Sensoren. Eine wirksame Abdichtung verhindert das Eindringen leitfähiger Stäube oder Flüssigkeiten, die Kurzschlüsse oder Korrosion verursachen können. Motoren mit IP67- und IP68-Schutz werden mit speziellen Dichtungen und Vergussmaterialien abgedichtet, wobei gleichzeitig eine ausreichende Wärmeabfuhr berücksichtigt werden muss.
Ever Motion Solutions produziert Schritt- und Brushless-Motoren mit unterschiedlichen IP-Schutzarten, einschließlich wasserdichter Versionen, die für Heavy-Duty-Anwendungen oder Umgebungen mit hoher Feuchtigkeit geeignet sind.
8. Einfluss der IP-Schutzart auf Konstruktion und Elektronik
Eine hohe IP-Schutzart erfordert spezifische konstruktive Maßnahmen:
- Einsatz von O-Ring-Dichtungen und Silikon-Dichtmitteln
- korrosionsbeständige Materialien für Gehäuse und Motorwelle
- Kabelverschraubungen und geschirmte Steckverbinder mit entsprechender IP-Schutzart
- kontrollierte Belüftung oder vollständig gekapseltes Design bei Hochleistungsmotoren
Die zentrale Herausforderung besteht darin, Schutz, Wärmeabfuhr und Herstellkosten in ein optimales Gleichgewicht zu bringen. Bei hocheffizienten Motoren darf die Abdichtung die Wärmeübertragung nicht beeinträchtigen.
9. Prüfverfahren und Zertifizierungen
Motoren und Drives werden in Klimakammern und Prüftanks getestet, um die Einhaltung der IP-Normen zu verifizieren. Typische Prüfungen umfassen:
- Beregnung oder Wasserstrahlprüfung mit definiertem Druck
- teilweises oder vollständiges Untertauchen in Wasser
- Exposition gegenüber Talkum- oder Silikastaub über 8 Stunden
Das Bestehen dieser Tests bestätigt die Beständigkeit unter realen Betriebsbedingungen sowie die Konformität mit IEC- und CE-Anforderungen.
10. Auswahl der richtigen IP-Schutzart für die Anwendung
Für die Auswahl der passenden IP-Schutzart sollten Sie berücksichtigen:
- Einsatzumgebung (innen, außen, marine, hygienisch)
- Motortyp (offen, belüftet, gekapselt)
- Reinigungs- und Wartungsprozesse
- Temperatur und chemische Einflüsse
Ein konservativer Ansatz ist empfehlenswert: Wählen Sie eine Schutzart, die leicht über den nominalen Anforderungen liegt, um die Lebensdauer zu erhöhen.
11. Ever Motion Solutions Lösungen mit hoher IP-Schutzart
Ever Motion Solutions bietet Motoren und Drives mit unterschiedlichen IP-Schutzarten, die für besonders anspruchsvolle industrielle Bedingungen ausgelegt sind. Dazu gehören:
- wasserdichte Schrittmotoren IP65 und IP67
- AC- und DC-Brushless-Motoren mit IP68-Schutz
- gekapselte Drives und Controller mit IP67-Steckverbindern
- UL/ATEX-zertifizierte Motoren für potenziell explosionsgefährdete Bereiche
Jede Lösung ist darauf ausgelegt, maximale Zuverlässigkeit auch bei Feuchtigkeit, Staub und Kontaminanten sicherzustellen.
12. Entwicklung und Bedeutung der IP-Schutzart in der modernen Automation
Mit der Verbreitung smarter Systeme und kollaborativer Robotik steigt die Nachfrage nach kompakten, abgedichteten und sicheren Motoren. Die IP-Schutzart ist nicht mehr nur ein Compliance-Thema – sie ist ein echter Qualitätsindikator für Konstruktion und Fertigung.
Künftig werden Fortschritte bei Materialien und Dichtungstechnologien höhere Schutzstufen ermöglichen, ohne Effizienz und Performance zu beeinträchtigen.
