| Tensione di alimentazione |
18 [Vac] ÷ 56 [Vac] |
| Alimentazione della logica separata |
24 [Vcc] ÷ 80 [Vcc] |
| Corrente di uscita |
0,0 [A/ph rms] ÷ 7,1 [A/ph rms] 0,0 [A/ph peak] ÷ 10,0 [A/ph peak] |
| Modalità di controllo |
Clock & Direzione |
| Interfaccia di Feedback |
interfaccia non isolata per encoder incrementale 5V differential RS422 oppure 5V Single -Ended (TTL/CMOS) + uscita encoder non isolata 5V Differential RS422 |
| Montaggio |
Wall mounting |
| Ingressi digitali |
4 ingressi digitali optoisolati 2-24 Vcc NPN, PNP oppure Line-Driver 2 MHz1 |
| Uscite digitali |
2 uscite digitali optoisolate PNP, 24 Vcc - 100 mA |
| Open o Close loop |
Open loop o Closed loop |
| Risoluzione del passo |
Stepless Control Technology (65536 posizioni al giro emulate) |
| Protezioni di sicurezza |
Sovra/sotto-tensione, sovra corrente, sovra temperatura,cortocircuito fase/fase e fase/terra |
| Temperature operative |
0 [°C]÷ 40 [°C] |
| Temperature di stoccaggio |
-25 [°C] ÷ +55 [°C] |
| Umidità |
5 [%] ÷ 85 [%] |
| Classe di protezione |
IP20 |
| Dimensioni A x L x P |
148,8 [mm] x 82,0 [mm] x 30,0 [mm] |
| Peso |
0,45 [Kg] |
| Connessioni settaggi software |
Interfaccia SCI di servizio per configurazione e debug in real time. |
Funzioni

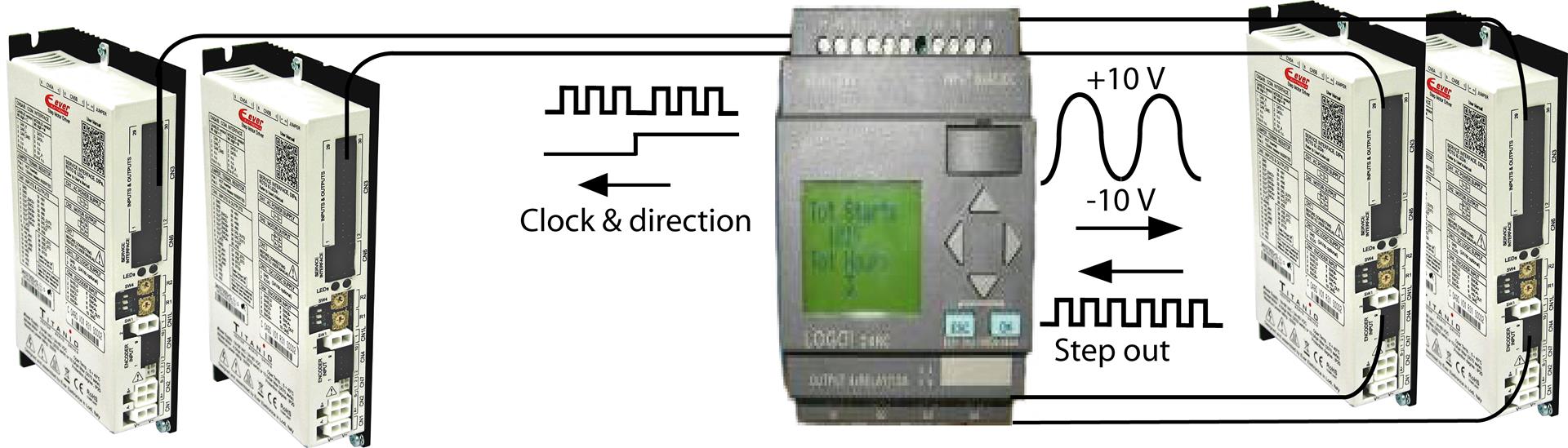

● Modalità di controllo con segnali di Clock, Direzione ed Enable
• Loop chiuso di coppia, velocità e posizione attraverso il collegamento di un encoder.
• Configurazione dell'azionamento tramite SCI di servizio.
Caratteristiche Principali
● Modalità di Controllo con ingressi digitali
● Provvisti di Funzionalità di Sicurezza Avanzate:
√ diagnostica integrata
√ alimentazione separata per logica e potenza
√ monitoraggio e gestione dei guasti
● Controllo vettoriale: la regolazione sinusoidale con tecnologia “else” mantiene costante la coppia del motore consentendo dei movimenti fluidi e silenziosi
● Loop chiuso di coppia, posizione e velocità
● Auto tuning dei parametri di controllo motore
● Oscilloscopio integrato
● Regolazione di corrente ad alta efficienza
KIT CONNETTORI
| Codice | Descrizione |
| SW4A3KIT-C4 | Kit connettori da cablare |
KIT SOFTWARE PER LA CONFIGURAZIONE
| Codice | Descrizione |
| SW4_SERV10-SL | Kit per la configurazione software del drive con Ever Studio + cavo seriale di servizio da 200 cm e convertitore seriale/USB |
