| Flansch |
NEMA 17 - 42mm x 42mm |
| Wicklungsart |
Delta |
| Hall Effekt-Winkel |
120 [° elektrischer Winke] |
| Nennspannung |
24,00 [Volt] |
| Versorgungsspannung integrierte Elektronik |
24,00 [Vcc] |
| Ansteuerung integrierte Elektronik |
Analog mit Bezug auf Spannung/Drehzahl |
| Analoge Eingänge |
0 ~ 5 Vdc |
| LED zur Statusanzeige |
Grün für korrekte Funktionsweise |
| Drehzahl |
4000 [rpm] |
| Anzahl Pole |
8 |
| Anzahl Phasen |
3 |
| Nenndrehmoment |
25,00 [Ncm] min. |
| Leistung |
104,00 [W] |
| Phasen-Widerstand |
0,28 [Ohm] ± 10 [%] |
| Phasen-Induktivität |
0,54 [mH] ± 20 [%] |
| Drehmoment - Konstante |
0,037 [Nm/A] |
| B.E.M.F. |
3,07 [Vrms/Krpm] |
| Nennstrom |
0,00 [A/ph] |
| Rotor-Trägheit |
96 [g.cm²] |
| Anzahl Drähte |
7 Pins für die Stromversorgung und Steuerung |
| Kabel-Ausgang |
Mit Stecker |
| Umgebungstemperatur |
-20 [°C] ~ +40 [°C] |
| Temperaturanstieg |
80 [K] |
| Feuchtigkeit |
15 [%] ~ 90 [%] |
| Isolationswiderstand |
100 [Mohm min.] |
| Spannungsfestigkeit |
500 [Vcc 1 Minute] |
| Isolierklasse |
Klasse B, 130°C |
| max. Lagerbelastung radial |
28 [N] |
| max. Lagerbelastung axial |
10 [N] |
| Wellenspiel radial |
0,020 [mm] max. 460 [g.] Last |
| Wellenspiel axial |
0,025 [mm] max. 400 [g.] Last |
| Länge |
130,00 [mm] |
| Ein-, oder Zwei Wellenenden |
Ein- Wellenende |

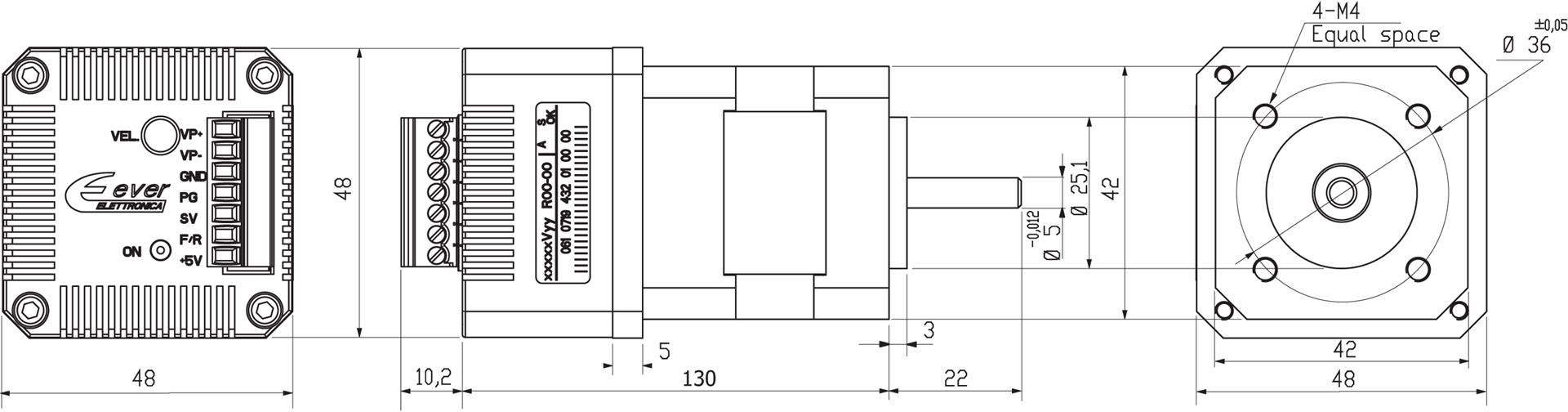

| Abmessungen H x L x T |
42,0 [mm] x 42,0 [mm] x 130,0 [mm] |
| Gewicht |
1,40 [Kg.] |
| Schutzart |
IP30 |
