DM5D2200x262DBF

Flansch	NEMA 24 - 60mm x 60mm
Wicklungsart	Star
Nennspannung	12-48 [Volt]
Versorgungsspannung integrierte Elektronik	12-24 (optional und nicht isoliert) [Vcc]
Ansteuerung integrierte Elektronik	Programmierbar mit Multiprotocol
Digitale Eingänge	4 nicht isoliert
Digitale Ausgänge	2 nicht isoliert
Analoge Eingänge	2 nicht isoliert
Drehzahl	3000 [rpm]
Anzahl Pole	10
Anzahl Phasen	3
Nenndrehmoment	64 [Ncm] min.
Spitzendrehmoment [Ncm]	192
Leistung	200 [W]
Phasen-Widerstand	0,44 [Ohm] ± 10 [%]
Phasen-Induktivität	0,65 [mH] ± 20 [%]
Drehmoment - Konstante	0,107 [Nm/A]
B.E.M.F.	6,50 [Vrms/Krpm]
Nennstrom	6,00 [A/ph]
Spitzenstrom	18,00 [A]
Rotor-Trägheit	150 [g.cm²]
Betriebstemperatur	+ 5 [°C] ~ +40 [°C]
Lagertemperatur	-25 [°C] ~ +55 [°C]
Feuchtigkeit	5 [%] ~ 85 [%]
Isolierklasse	Isolierklasse F, 155 °C
Ein-, oder Zwei Wellenenden	Ein-Wellenende
Abmessungen H x L x T	83,7 [mm] x 65,6 [mm] x 160,0 [mm]
Gewicht	1,4 [Kg.]
Schutzart	IP65

Feedback

Feedback	Absolut - Multiturn Encoder
Stromversorgung	5 [Vdc]

Bremse

Power	7,2 [W]
Stromversorgung	24 [Vdc]
Bremskraft	1,5 [Nm]

Zertifizierungen

CE, RoHS

ANSCHLUSS-KIT

Code	Beschreibung
DM5D2KIT-C1M	Anschlusskit für Geräteverdrahtung DM5D2200C262DBx, DM5D2200M262DBx
DM5D2KIT-H1M	Anschlusskit für Geräteverdrahtung DM5D2200H262DBx, DM5D2200E262DBx, DM5D2200T262DBx, DM5D2200R262DB, DM5D2200I262DBx

SOFTWARE-KIT FÜR DIE PROGRAMMIERUNG

Code	Beschreibung
SERV00-M5	Software-Kit zur Programmierung des Controllers mit e3PLC Studio und Servicekabel Seriell mit 2m länge und Konverter Seriell-USB

Die neue DM5-Linie besteht aus einem bürstenlosen Gleichstrommotor und einer integrierten Feldbuselektronik.

Haupteigenschaften:

Feldbus Multiprotocol.
Folgende Modelle sind verfügbar:
DM5D2200C262DBF - Canbus
DM5D2200M262DBF - Modbus RTU
DM5D2200H262DBF - EtherCAT
DM5D2200E262DBF - Ethernet (Modbus TCP)
DM5D2200T262DBF - Profinet
DM5D2200R262DBF - Powerlink
DM5D2200I262DBF - Ethernet I/P
Serielle Service-Schnittstelle für Programmierung, Konfiguration und Debug in Echtzeit
Dedizierte optisch isolierte Eingänge für Safe Torque Off (STO)
Leichte Programmierung mit e3PLC Studio

Motoren mit integrierter Elektronik > Bürstenlos DC mit integrierter Elektronik > DM5D2200x262DBF

Downloadbereich für DM5D2200x262DBF

weitere informtionen

Weitere Informationen zu DM5D2200x262DBF Bitte geben Sie hier Ihre Frage ein (pflichtfeld) Name und Nachname (pflichtfeld) Unternehmen E-mail (pflichtfeld) Telefon Ich bestätige die Datenschutzrichtlinie gelesen zu haben

Ja, ich habe Sie gelesen

Senden

Teilen Sie diese Homepage

Teile "DM5D2200x262DBF" via e-mail Name des Absenders(pflichtfeld) e-mail des Absenders(pflichtfeld) Name des Empfängers(pflichtfeld) e-mail des Empfängers(pflichtfeld) Nachricht(pflichtfeld) Ich bestätige die Datenschutzerklärung gelesen zu haben

Ja, ich habe Sie gelesen

Senden

Technologien

STO Safe Torque Off Funktionalität in Controllern

Erfahren Sie, was die in den Ever Motion Solutions Controllern für Schrittmotoren und bürstenlosen Motoren integrierte Safe Torque Off STO Funktion ist und wie sie funktioniert.

Wie wir unsere Schrittmotoren und BLDC Motoren herstellen

Machen sie eine virtuelle Tour in unserem Motorenwerk: Step by Step erfahren Sie, wie wir unsere Schrittmotoren und BLDC Motoren realisieren und personalisieren!

Wie wir unsere Controller herstellen

Unsere Controller intern zu Fertigen ist unser Vorteil, da dies bedeutet, unseren Kunden Qualität Made in Italy zu garantieren. Erfahren Sie was “Hinter den Kulissen“ passiert.

Multiprotocol

Ever Motion Solutions hat Multiprotokoll-Controller sowohl für bürstenlose Motoren als auch für Schrittmotoren – in den Familien SN4D, SW5D, AW5D – entwickelt, bei denen durch das Herunterladen einer Ad-hoc-Firmware das Kommunikationsprotokoll gemäß den Anforderungen der eigenen Anwendung abgeändert werden kann.

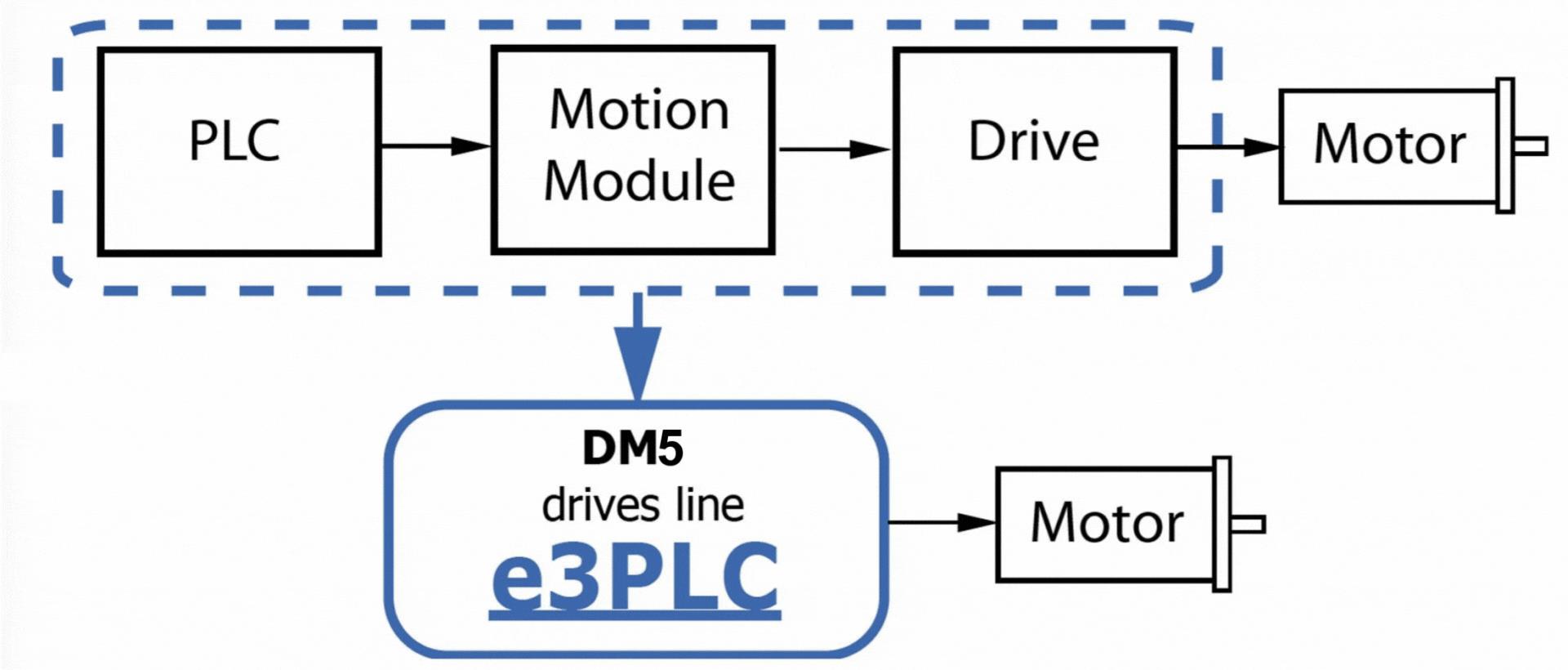

Funktionweise

Autonom Funktionierender Controller mit integrierten, erweiterten SPS Funktionen in einem Gerät, welche vom Anwender mit IDE e3PLC programmierbar und es ermöglicht, herkömmliche Maschinensteuerungslösungen zu reduzieren

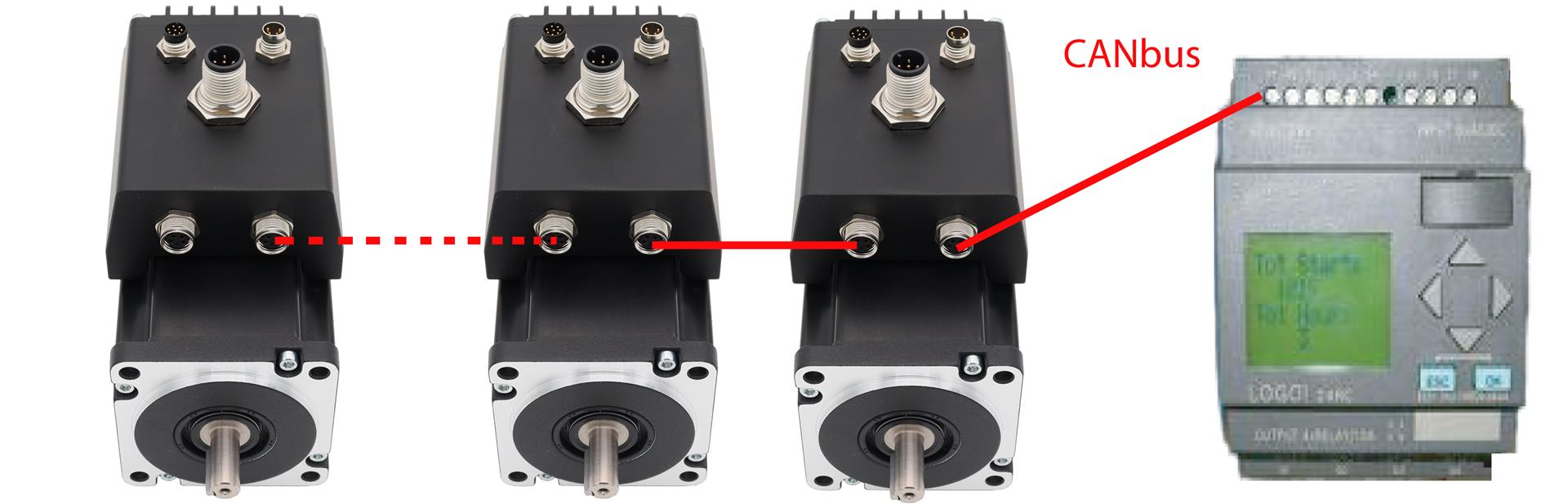

Anschlußdiagramm

Die Verbindung für die Programmierung und Einstellung erfolgt mittels Serieller Service-Schnittstelle und EVER IDE Software e3PLC, welche die Programmierung des Gerätes, und die Steuerung aller Hardware Ressourcen erlaubt
