DM5D2400x262E90

Flangia NEMA 24 - 60 mm quadrata
Tipo avvolgimento Star
Tensione nominale 12-48 [Volt]
Tensione alimentazione elettronica integrata 12-24 (opzionale e non isolata) [Vcc]
Tipo di controllo elettronica integrata Programmabile a bus di campo Multiprotocol
Ingressi digitali 4 non isolati
Uscite digitali 2 non isolate
Ingresso analogico 2 non isolati
Velocità 3800 [rpm]
Numero dei poli 10
Numero delle fasi 3
Coppia nominale 1,00 [Ncm] min.
Coppia di picco [Ncm] 3,00
Potenza 400 [W]
B.E.M.F. 6,50 [Vrms/Krpm]
Corrente nominale 10,3 [A/ph]
Corrente di picco 30,9 [A]
Temperatura di esercizio -20 [°C] ~ +50 [°C]
Temperatura di stoccaggio -20 [°C] ~ +85 [°C]
Umidità 5 [%] ~ 85 [%]
Classe di isolamento Classe F, 155°C
Mono o bialbero Monoalbero
Dimensioni A x L x P 83,7 [mm] x 60 [mm] x 139 [mm]
Peso 1,5 [Kg.]
Classe di protezione IP65

Feedback

Feedback Encoder incrementale magnetico
Risoluzione 2500 [ppr]
Alimentazione 5 [Vdc]

Certificazioni

Certificazioni CE, RoHs

   KIT CONNETTORI

 Codice       Descrizione
 DM5D2KIT-C1M                                          Kit di connettori per il cablaggio dei dispositivi DM5D2400C262E90, DM5D2400M262E90
 DM5D2KIT-H1M Kit di connettori per il cablaggio dei dispositivi DM5D2400H262E90, DM5D2400E262E90, DM5D2400T262E90,
DM5D2400R262E90, DM5D2400I262E90


    KIT SOFTWARE PER LA PROGRAMMAZIONE

 Codice       Descrizione
 SERV00-M5

Kit software per la programmazione dell'azionamento con Ever e3PLCo + 200 cm di cavo seriale di servizio e convertitore seriale/USB


La nuova linea DM5 è composta da un motore brushless DC e da un'elettronica a bus di campo integrata.

Caratteristiche principali:

  • Bus di campo Multiprotocol.
    Disponibili i seguenti modelli:
    DM5D2400C262E90 - Canbus
    DM5D2400M262E90 - Modbus RTU
    DM5D2400H262E90 - EtherCAT
    DM5D2400E262E90 - Ethernet (Modbus TCP)
    DM5D2400T262E90 - Profinet
    DM5D2400R262E90 - Powerlink
    DM5D2400I262E90 - Ethernet I/P
  • Seriale di servizio per la programmazione ed il debug in real time
  • Ingressi optoisolati dedicati per Safe Torque Off (STO)
  • Facilmente programmabile e configurabile con Ever e3PLC
Motori con Elettronica Integrata > Brushless DC con elettronica integrata > DM5D2400x262E90
Tecnologie

Scopri cos'è e come funziona la funzionalità di sicurezza Safe Torque Off STO integrata agli azionamenti per motori passo passo e motori brushless di Ever Motion Solutions!

Fate un visita virtuale nella nostra fabbrica di motori: scoprirete passo passo come vengono creati e customizzati i nostri motori stepper e BLDC!

Produrre i nostri azionamenti internamente è il nostro punto di forza, poiché significa garantire ai nostri clienti la qualità del Made in Italy. Scopri cosa avviene "dietro le quinte".

Ever Motion Solutions ha sviluppato azionamenti multiprotocollo sia per motori brushless sia per motori passo passo in cui scaricando un firmware ad hoc è possibile modificare il protocollo di comunicazione secondo la necessità della propria applicazione.

Funzionalità

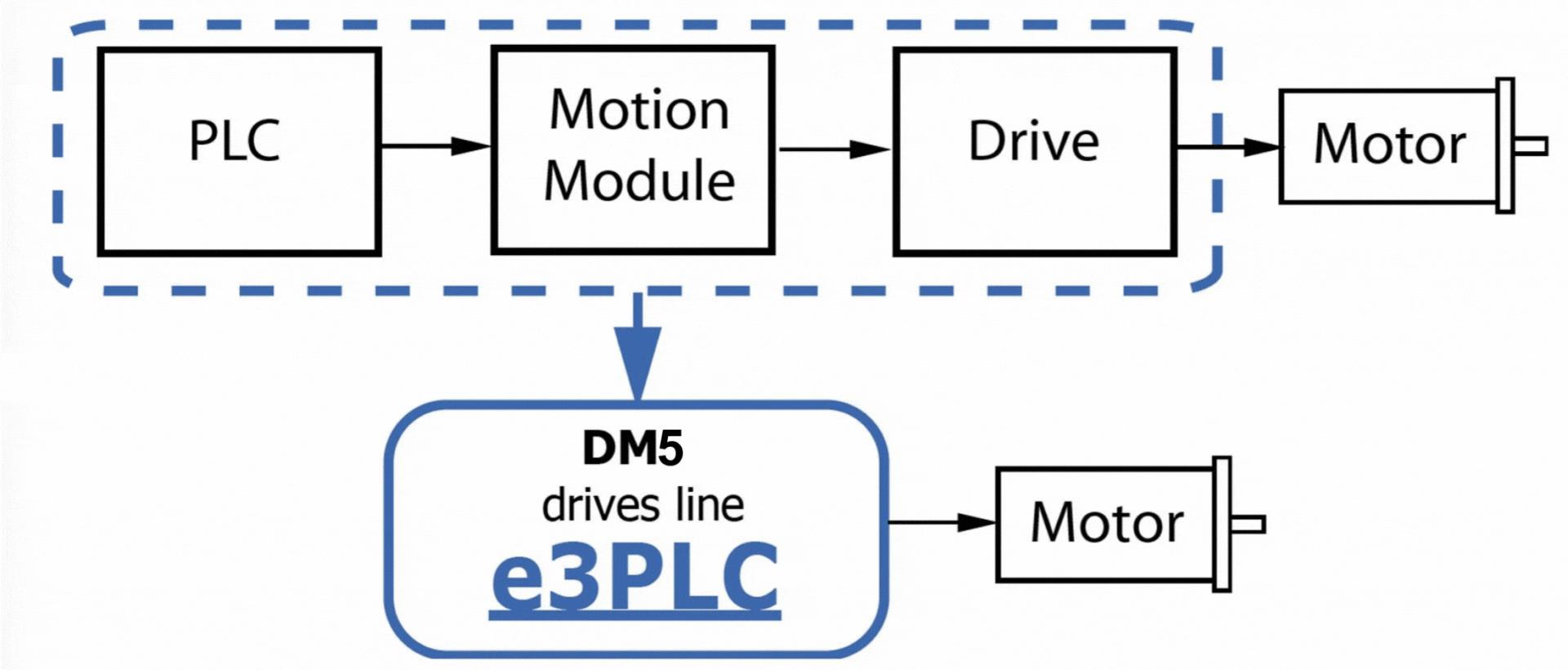

Azionamenti con bus di campo a funzionamento autonomo che integrano funzionalità evolute di PLC e controllore di moto in un unico dispositivo programmabile dall’utente con l’IDE e3PLC e permettono di ridurre la soluzione di controllo macchina tradizionale

dm5-func-01
DM_Platino_e3PLC_progr

Connessione

La connessione per la programmazione ed il settaggio dei parametri avviene tramite l'interfaccia seriale di servizio ed l'IDE software proprietario e3PLC che consente la programmazione del dispositivo e il controllo di tutte le risorse hardware

Motori con Elettronica Integrata > Brushless DC con elettronica integrata > DM5D2400x262E90

Disegno meccanico

Dimensioni in mm

Motori con Elettronica Integrata > Brushless DC con elettronica integrata > DM5D2400x262E90
