| Tensione di alimentazione |
85 ÷ 265 [Vac] |
| Alimentazione logica |
24 ÷ [Vdc] |
| Corrente nominale |
5,2 [A] |
| Corrente di picco |
12,0 [A] |
| Modalità di controllo |
EtherCAT (CoE) |
| Ingressi digitali |
4 |
| Uscite digitali |
3 |
| Interfaccia di feedback |
ingresso per encoder incrementale 5V differential RS422 oppure 5V single-ended TTL/CMOS | uscita encoder incrementale 5V differential RS422 | ingresso encoder assoluto 5V interfaccia BISS-C oppure SSI | ingresso per segnali del sensore di Hall 5V single-e |
| Ingressi Safe Torque Off |
2 ingressi STO (Sil3/PLe) |
| Montaggio |
Wall mounting |
| Protezioni di sicurezza |
sovra/sotto-tensione, sovra corrente, sovra temperatura, cortocircuito fase/fase e fase/terra |
| Monitoraggio dello stato |
Display ad 8 segmenti |
| Temperatura operativa |
5 ÷ 40 [°C] |
| Temperatura di stoccaggio |
-25 ÷ 55 [°C] |
| Umidità |
da 5 a 85 [%] |
| Classe di protezione |
IP20 |
| Dimensioni |
196,6 [mm]x 47,0 [mm]x 136,6 [mm] |
| Peso |
0,93 [Kg] |
| Connessione per le impostazioni del software |
Interfaccia SCI di servizio per configurazione e debug in real time |
Certificazioni
| Certificazioni |
CE, RoHS, REACH, UL |
Caratteristiche principali
● Provvisto di bus di campo EtherCAT (CoE)
● Ingressi Safe Torque Off (STO) SIL3/PLe
● Seriale di servizio per configurazione e debug in real time
● Certificato UL recognized
● Conformità con i più comuni PLC Masters presenti sul mercato

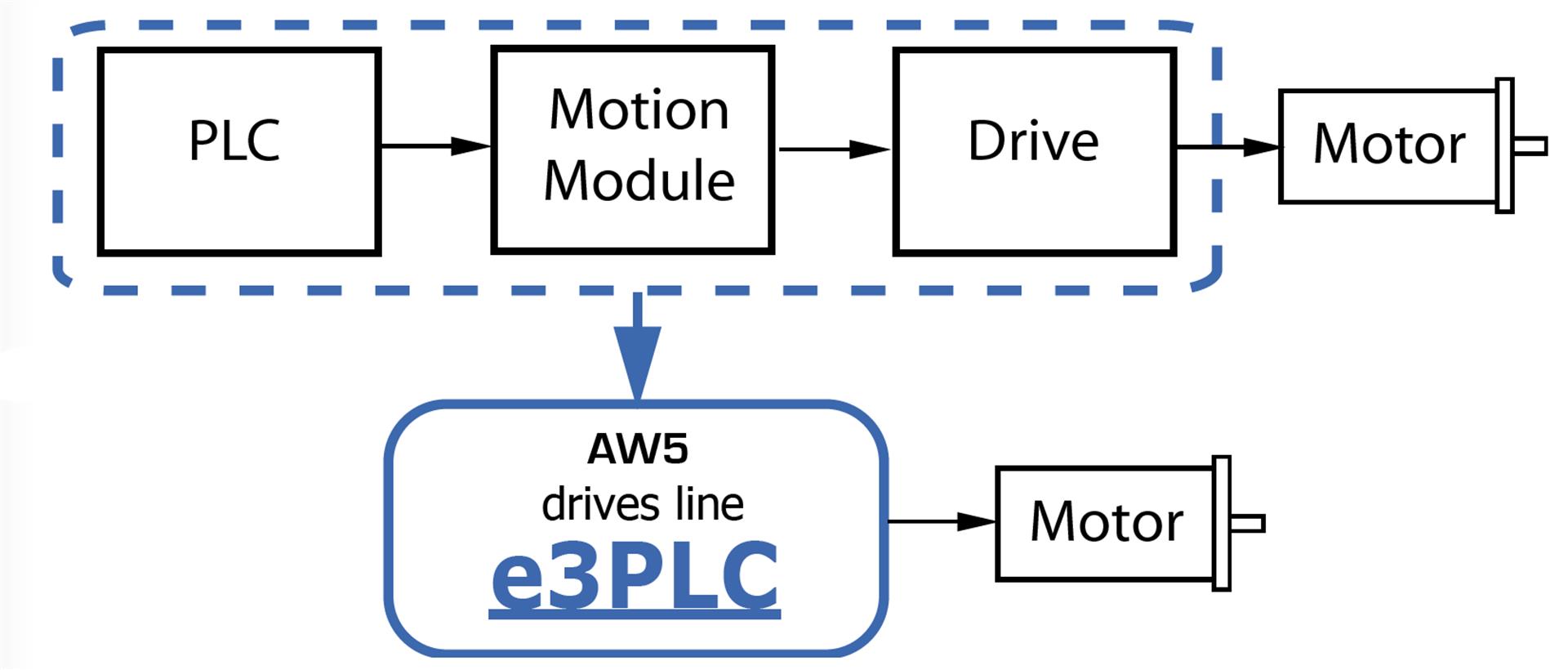

● Facilmente programmabile tramite l'ambiente di programmazione e3PLC Studio IDE
Descrizione:
La serie di azionamenti AW5 sono dispositivi programmabili dotati di bus di campo adatti per il controllo di servomotori brushless AC.
KIT CONNETTORI
| Codice | Descrizione |
| AW5A9KIT-C1 | Kit connettori da cablare |
KIT SOFTWARE PER LA PROGRAMMAZIONE
| Codice | Descrizione |
| SW5_SERV00-EE | Kit per la programmazione del drive con il software e3PLC + cavo seriale di servizio da 200 cm e convertitore seriale/USB |
Configurazione software:
Tramite strumenti Software per PC proprietari di Ever Elettronica per sviluppare, configurare e supervisionare ogni sistema in modo semplice e veloce.
- Gestione autonoma del firmware per l’esecuzione dell’ homing, del movimento a target con quote relative o assolute e per la generazione dei profili di rampa
- Torque mode per funzionamento con limitazioni di coppia
- Controllo in velocità da ingressi digitali, ingressi analogici o bus di campo
- CAMMA elettronica con programmazione avanzata dei profili direttamente all’interno dell’azionamento
- Albero elettrico da encoder o ingresso analogico con rapporto di inseguimento variabile (Electric Gear)
- Ingressi ed uscite veloci per lo start & stop del motore e la sincronizzazione di eventi per applicazioni ad alta velocità di risposta, quali etichettatura, cercatacca, taglio al volo ecc.
- Possibilità di sincronizzare i movimenti in sistemi multiasse anche senza bus di campo
- Abilitazione e cambio al volo delle modalità di controllo del movimento
